Návod k obsluze Socket (chytré zásuvky)

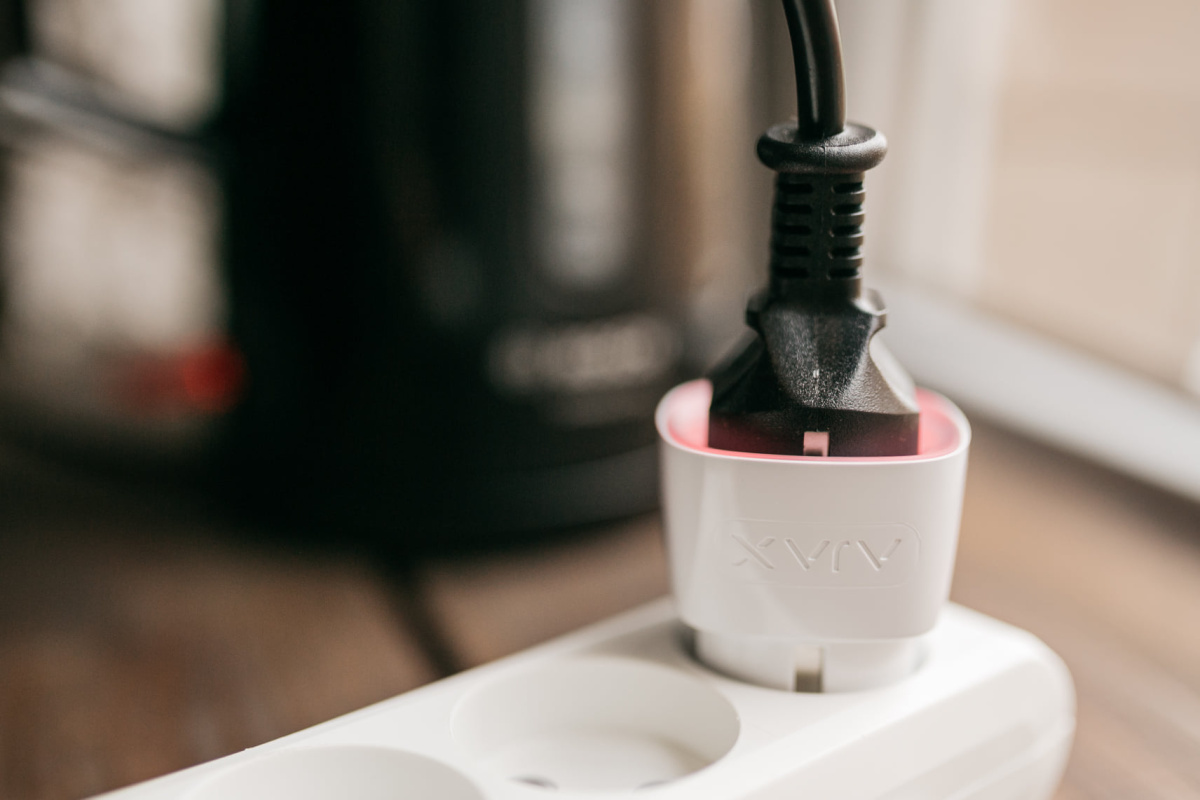

Chytrá interiérová zásuvka Ajax Socket (typ F) vám umožní snadno ovládat napájení spotřebičů s výkonem až 2,5 kW a zároveň mít pod kontrolou jejich spotřebu energie. Tento evropský adaptér je vybaven integrovanou ochranou proti přetížení a úrovňovou indikací aktuální zátěže. Do zabezpečeného systému Ajax se integruje pomocí rádiového protokolu Jeweller, který zajišťuje spolehlivou komunikaci na vzdálenost až 1 000 metrů v otevřeném prostoru.

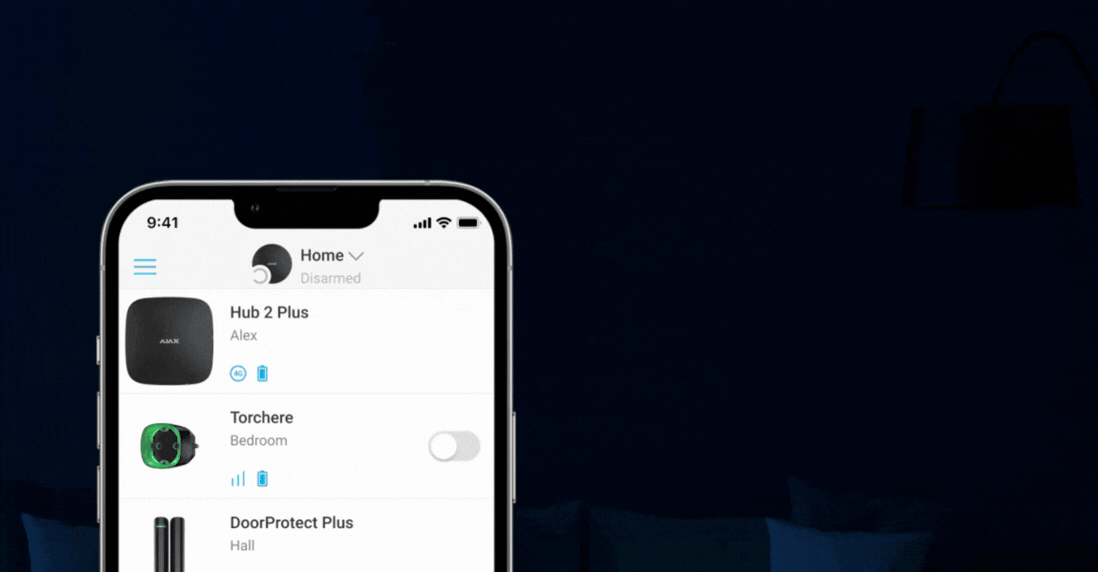

Vytvářejte chytré scénáře a nechte automatizační prvky Ajax pracovat za vás. Nastavte relé Ajax Relay, nástěnné spínače Ajax LightCore, chytré zásuvky Ajax Socket (typ F) nebo ventil WaterStop tak, aby automaticky reagovaly na poplachy, stisknutí tlačítka, časový plán nebo změny klimatu (teplota, vlhkost, CO₂). Všechny scénáře navíc pohodlně naprogramujete na dálku přímo v aplikaci Ajax.

Upozornění - Nastavení scénářů je intuitivní a odvíjí se od konkrétního zařízení. Pokud chcete naprogramovat akci po stisknutí tlačítka Ajax Button, hledejte ji přímo v nastavení daného tlačítka. Naopak scénáře reagující na vlhkost vzduchu nebo úroveň CO₂ se konfigurují v sekci chytrého monitoru microklimatu LifeQuality. Všechny tyto automatizace přitom pohodlně vytvoříte na dálku v aplikaci Ajax.

Důležité upozornění: Výpadek napájení nebo ztráta spojení mezi hubem a zařízením (stav offline) zabrání spuštění automatizace.

• Modelová situace: Akce je nastavena na 10:00. V 9:55 dojde k výpadku proudu, který trvá do 10:05.
• Výsledek: Scénář v 10:00 selže. Systém akci nedohání ani zpětně po obnovení napájení – naplánovaný úkol se v daném čase vynechá.

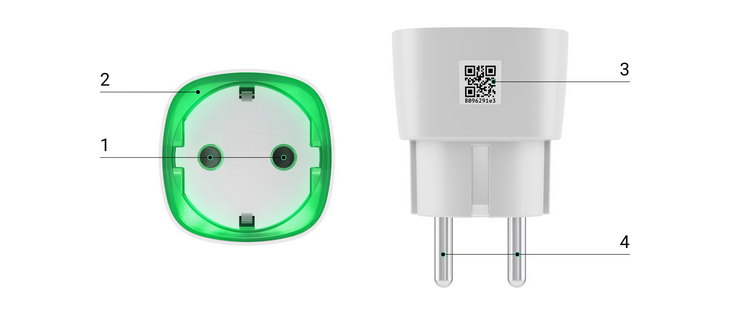

1. Dvoupinová zásuvka.
2. LED okraj.
3. QR kód.
4. Dvoukolíková zástrčka.

Zařízení slouží ke spínání jednofázového napájení 110–230 V~ (přerušení jednoho pólu). K rozepnutí či sepnutí dochází na základě uživatelského povelu z aplikace Ajax nebo automaticky prostřednictvím scénářů, časových plánů a přidružených tlačítek.

Integrované ochranné systémy hlídají kritické hodnoty:

1. Přepětí / podepětí: Pokud napětí opustí toleranční mez 184–253 V~, zásuvka odpojí zátěž. K reaktivaci dochází automaticky po stabilizaci sítě.
2. Nadproud: Překročení hranice 11 A vyvolá okamžité ochranné vypnutí. Opětovné zapnutí výstupu je možné provést pouze manuálně příkazem z aplikace Ajax.

Maximální zatížení zásuvky:

• Odporová zátěž: až 2,5 kW
• Indukční / kapacitní zátěž: max. 8 A při 230 V~ (dochází ke snížení limitu spínacího proudu)

Chytrá zásuvka (typ F) s verzí firmwaru 5.54.1.0 a novější přináší širší možnosti nastavení. Může pracovat v bistabilním (trvalém) nebo pulzním režimu a nově vám umožní zvolit výchozí stav kontaktů:

• Normálně sepnutý (NC): Zásuvka je standardně pod proudem. Při aktivaci napájení přeruší a po vypnutí jej opět obnoví.
• Normálně rozepnutý (NO): Zásuvka je standardně bez proudu. Při aktivaci začne energii dodávat a po vypnutí dodávku ukončí.

Starší verze firmwaru (nižší než 5.54.1.0) tyto funkce nepodporují a fungují výhradně v bistabilním režimu s normálně rozepnutým kontaktem.

V aplikaci si uživatelé mohou zkontrolovat výkon nebo množství energie spotřebované elektrickými spotřebiči připojenými přes zásuvku (typ F).

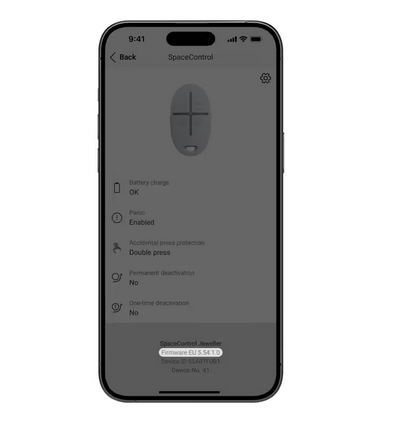

Jak zjistit verzi firmwaru zařízení?

Verzi firmwaru naleznete ve stavech zařízení v aplikaci Ajax.

1. Přihlaste se do aplikace Ajax.
2. Vyberte požadovaný prostor ze seznamu, pokud jich máte několik nebo pokud používáte aplikaci PRO.
3. Přejděte do  sekce Zařízení  menu.
4. Vyberte zařízení ze seznamu. Informace o verzi firmwaru se nacházejí na stavové obrazovce dole.

Spárování zásuvky Ajax Socket (typ F) s HUBem

   1. klikněte na tlačítko  Přidat zařízení . V aplikaci Ajax

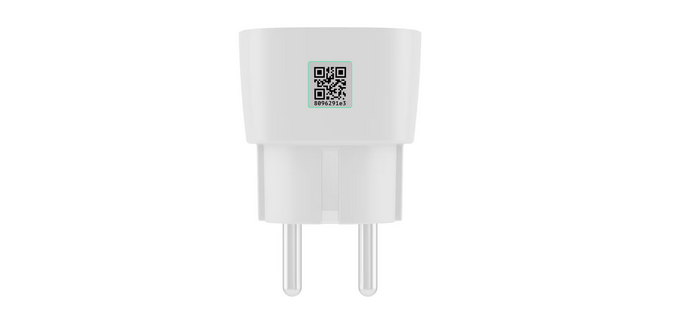

   2. Pojmenujte zařízení, naskenujte ho nebo ručně zadejte  QR kód  (umístěný na pouzdře a obalu) a vyberte místnost.

   3. Zapojte zásuvku Ajax Socket (typ F) do elektrické zásuvky a počkejte 30 sekund – LED dioda bude blikatzeleně.

   4. Klikněte  na Přidat  – spustí se odpočítávání.

   5. Zásuvka (typ F) se zobrazí v seznamu zařízení hubu.

Aktualizace stavů zařízení závisí na intervalu pingu nastaveném v nastavení hubu. Výchozí hodnota je 36 sekund.

Pokud se zařízení nepodařilo spárovat, počkejte 30 sekund a poté to zkuste znovu.

Párování s novým hubem

Aby hub mohl chytrou zásuvku detekovat, musí být zařízení v dosahu jeho bezdrátové sítě (na stejném objektu). Pamatujte, že zásuvka odesílá žádost o připojení pouze ve chvíli, kdy ji zapojíte do sítě.

Přechod z jiného hubu:Pokud chcete zásuvku připojit k novému hubu, musíte ji nejprve odebrat z toho původního v aplikaci Ajax. Aby odebrání proběhlo správně, musí být zásuvka v dosahu původního hubu. Že se zrušení párování povedlo, poznáte podle toho, že LED rámeček zásuvky začne nepřetržitě zeleně blikat.

Upozornění - Zásuvku (typ F) lze připojit pouze k jednomu hubu.

Nastavení Ajax Socket (Typ F)

Změna nastavení chytré zásuvky v aplikaci Ajax:

1. Přejděte do  sekce Zařízení  záložka.
2. vyberte  Zásuvka (typ F) . V seznamu
3. Přejděte do  Nastavení  kliknutím na ikonu ozubeného kola.
4. Nastavte požadované parametry.
5. Kliknutím na  tlačítko Zpět  uložte nová nastavení.

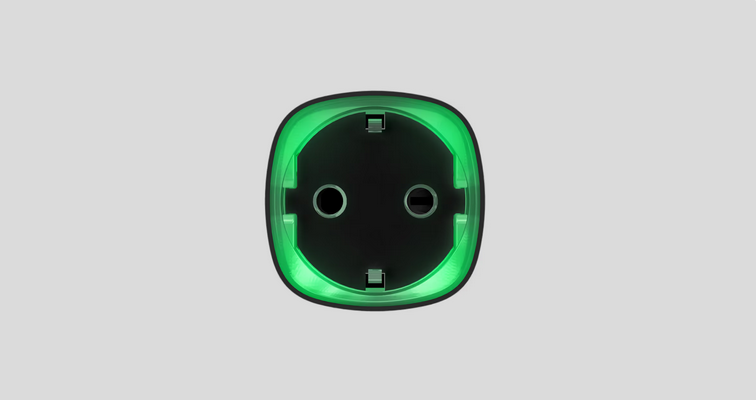

Indikace

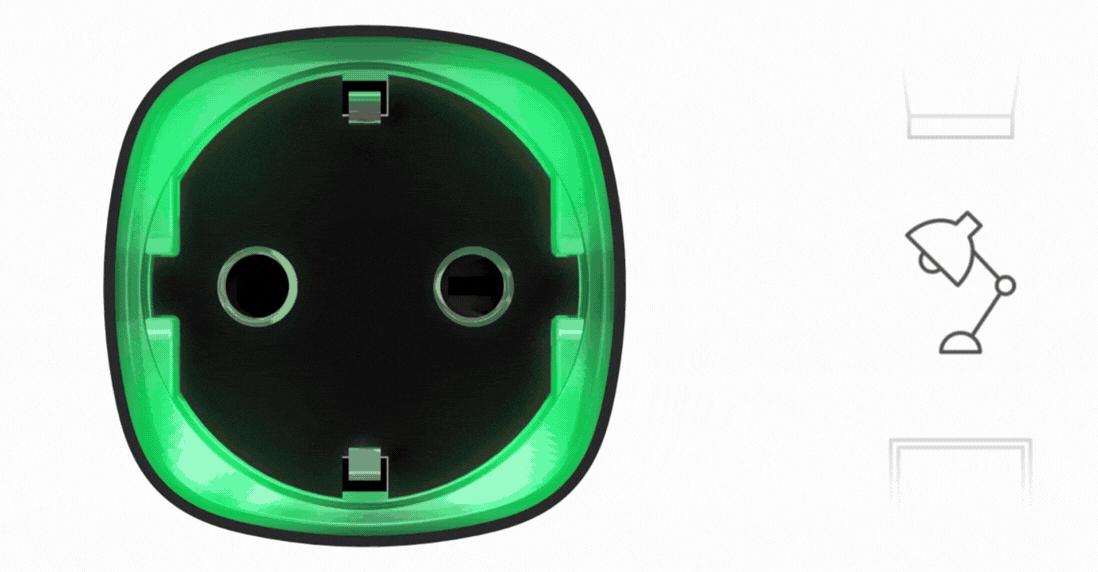

Zásuvka (typ F) informuje uživatele o úrovni energie spotřebované připojenými spotřebiči pomocí LED diody.

Instalace

Před instalací

Než chytrou zásuvku zapojíte, vyberte pro ni vhodné místo, které odpovídá pokynům v této příručce. Během instalace i samotného používání vždy dodržujte standardní bezpečnostní předpisy pro práci s elektrickými spotřebiči.

Postup instalace zásuvky (typ F):

1. Vyberte klasickou stěnovou zásuvku, do které chcete chytrou zásuvku umístit.
2. Zapojte chytrou zásuvku (typ F) na zvolené místo.
3. Zařízení se spustí do 3 sekund od zapojení, což potvrdí rozsvícení LED indikátoru.

Údržba

Toto zařízení je zcela bezúdržbové.

Záruka

Na všechny produkty od výrobce Ajax Systems Manufacturing se vztahuje 2letá záruka, která začíná běžet dnem jejich zakoupení.
