Návod k obsluze detektoru DoorProtect

Ajax Doorprotect Jeweller

Bezdrátový senzor Ajax DoorProtect spolehlivě stráží dveře a okna ve vašem interiéru. Je navržen pro extrémní odolnost – zvládne detekovat více než 2 miliony otevření. Praktickým bonusem je pak konektor pro snadné připojení dalšího externího detektoru.

Zde je několik možností přepsání tohoto odstavce, od přehledné až po souvislý techničtější text:

1. Přehledná varianta s odrážkami (vhodná pro e-shop či produktový list)

Jak senzor funguje a co nabízí:

• Princip detekce: Srdcem zařízení je jazýčkové relé v hermeticky uzavřené skleněné baňce. Uvnitř umístěné feromagnetické kontakty se v blízkosti magnetu spojí a vytvoří uzavřený obvod. Při otevření oken či dveří se obvod rozpojí a detektor spustí poplach.
• Bezdrátová komunikace: V rámci ekosystému Ajax využívá šifrovaný rádiový protokol Jeweller, který zajišťuje stabilní spojení až na vzdálenost 1 200 m (bez překážek).
• Kompatibilita: Zásluhou integračních modulů uartBridge nebo ocBridge Plus jej snadno začleníte i do bezpečnostních systémů jiných výrobců.
• Chytrá správa: Kompletní nastavení i správa probíhá přes aplikaci Ajax (iOS, Android, macOS, Windows). O veškerém dění jste okamžitě informováni pomocí push notifikací, SMS nebo hovorů.
• Napojení na PCO: Systém funguje zcela autonomně, ale v případě potřeby jej lze jednoduše propojit s pultem centrální ochrany (PCO) bezpečnostní agentury.

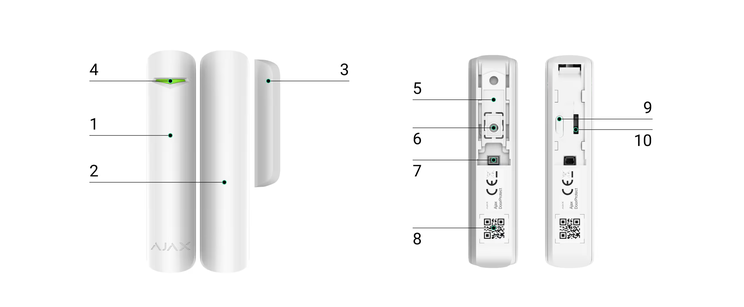

Funkční prvky

1. DoorProtect . Detektor otevření
2. Velký magnet.  Funguje ve vzdálenosti až 2 cm od detektoru a měl by být umístěn napravo od detektoru.
3. Malý magnet.  Funguje  ve vzdálenosti až 1 cm od detektoru a měl by být umístěn napravo od detektoru.
4. LED indikátor
5. Panel SmartBracket Montážní  .  Chcete-li jej sejmout, posuňte panel dolů.
6. Perforovaná  část montážního panelu. Je nutná pro aktivaci sabotážního kontaktu v případě pokusu o demontáž detektoru. Nevylamujte ji.
7. Zásuvka pro připojení drátového detektoru třetí strany s rozpínacím kontaktem
8. QR kód s ID zařízení pro přidání detektoru do systému Ajax.
9. Tlačítko pro zapnutí/vypnutí zařízení.
10. Tlačítko sabotáže  . Spustí se při pokusu o odtržení detektoru od povrchu nebo jeho odstranění z montážního panelu.

Konstrukce a princip fungování:

Detektor se skládá ze dvou komponentů – samotného senzoru s jazýčkovým relé a příslušného magnetu.

• Montáž: Tělo detektoru upevněte na rám dveří či oken a magnet umístěte na jejich pohyblivou část.
• Upozornění k instalaci: Magnet je nutné připevnit k detektoru z PRAVÉ strany.

Jak detekce probíhá?Dokud jsou dveře zavřené a magnet je v těsné blízkosti detektoru, magnetické pole drží obvod spojený. Jakmile se dveře otevřou, magnet se vzdálí, obvod se rozpojí a senzor ihned zaznamená otevření.

• Dosah magnetů:

1. Malý magnet: reaguje do vzdálenosti 1 cm
2. Velký magnet: reaguje do vzdálenosti až 2 cm

Reakce na poplach: Při narušení vyslelá DoorProtect okamžitý signál do řídicí jednotky (Hubu). Ta obratem spustí sirény a odešle upozornění jak uživateli, tak i bezpečnostní službě.

Jak spárovat detektor s Ajax Hubem

1. Otevřete aplikaci Ajax a klepněte na tlačítko Přidat zařízení.
2. Vyplňte údaje: Zadejte název detektoru, vyberte příslušnou místnost a naskenujte QR kód (nebo jej opište z těla zařízení či krabičky).
3. Potvrďte: Stiskněte Přidat – na obrazovce se spustí odpočet času.
4. Zapněte detektor: Během odpočítávání zařízení zapněte.

Podmínky pro úspěšné spárování

• Ujistěte se, že je detektor během párování v dosahu rádiové sítě Hubu (přímo v chráněném objektu/prostoru).
• Po zapnutí vysílá detektor požadavek na připojení pouze po omezenou dobu.
• Pokud se spárování nepodaří: Detektor na 5 sekund vypněte a celý postup opakujte.

Po úspěšném připojení:

• Detektor se ihned objeví v aplikaci Ajax v seznamu vašich zařízení.
• Informace o stavu detektoru se aktualizují v pravidelných intervalech podle nastavení pingu v Hubu (tovární nastavení je 36 sekund).

Jak zobrazit podrobné stavy zařízení:Všechny aktuální parametry a informace o senzoru najdete přímo v aplikaci:

1. Otevřete záložku Zařízení.
2. Ze seznamu vyberte DoorProtect.

Nastavení

1. Otevřete aplikaci Ajax (pokud spravujete více objektů nebo používáte aplikaci PRO, vyberte nejprve požadovaný Hub).
2. Přejděte na záložku Zařízení.
3. Ze seznamu zvolte DoorProtect.
4. Kliknutím na ikonu ozubeného kola ⚙️ otevřete Nastavení.
5. Upravte požadované parametry.
6. Pro uložení změn stiskněte tlačítko Zpět.

Co je to Zvonkohra (Chime)?

Funkce Zvonkohra slouží k akustickému upozornění na otevření dveří či oken ve chvíli, kdy je systém odjištěný. Ideální využití tvoří např. prodejny nebo kanceláře, kde personál okamžitě ví o příchodu zákazníka či návštěvníka.

Jak nastavení probíhá?Konfigurace se provádí ve 2 jednoduchých krocích:

1. Nastavení samotného detektoru otevření
2. Nastavení reakce sirén

Nastavení detektorů

1. V aplikaci přejděte do záložky Zařízení.
2. Ze seznamu zvolte detektor DoorProtect.
3. Klepnutím na ikonu ozubeného kola ⚙️ v pravém horním rohu otevřete Nastavení.
4. Vyberte nabídku Nastavení zvonkohry.
5. Zvolte události, na které má siréna reagovat:

• Otevření dveří nebo okna.
• Rozpojení externího kontaktu (volba je dostupná pouze při aktivním externím kontaktu).

    6. Vyberte zvuk upozornění: Zvolte požadovaný tón (1 až 4 krátká pípnutí) – aplikace vám přehraje ukázku signálu.

    7. Stisknutím tlačítka Zpět uložte provedené změny.

    8. Pokračujte nastavením samotné sirény.

Indikace

Instalace detektoru

Zásady pro výběr umístění:

• Pouze interiér: Detektor je navržen výhradně pro vnitřní prostory.
• Kvalita signálu: Dosah ovlivňuje vzdálenost od Hubu a fyzické překážky (zdi, stropy, masivní nábytek). Před montáží vždy otestujte sílu signálu Jeweller.

1. Při signálu na úrovni 0–1 čárky nelze zaručit stabilní provoz.
2. Zkuste zařízení posunout (i 20 cm může signál výrazně zlepšit). Pokud je signál stále slabý, použijte opakovač rádiového signálu.

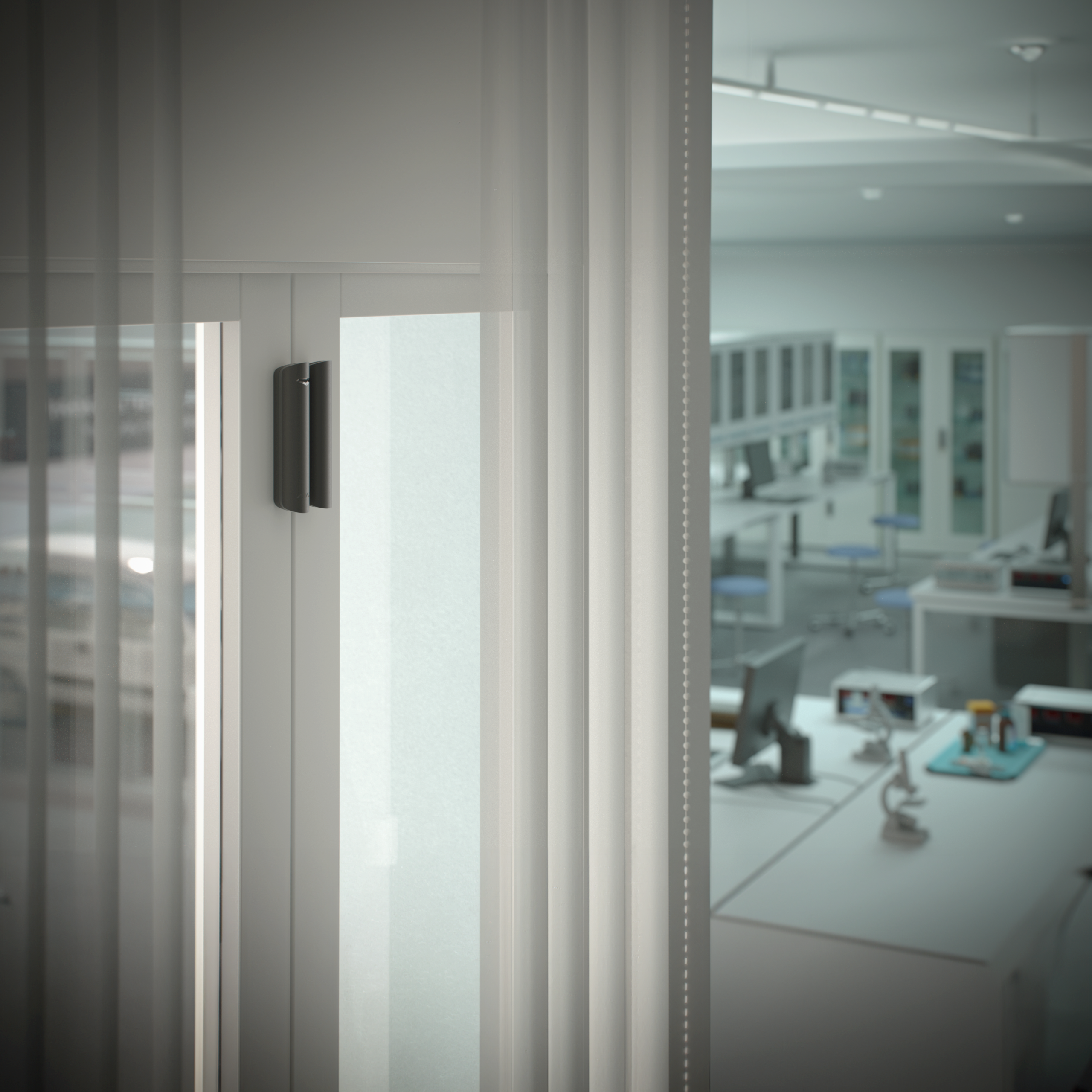

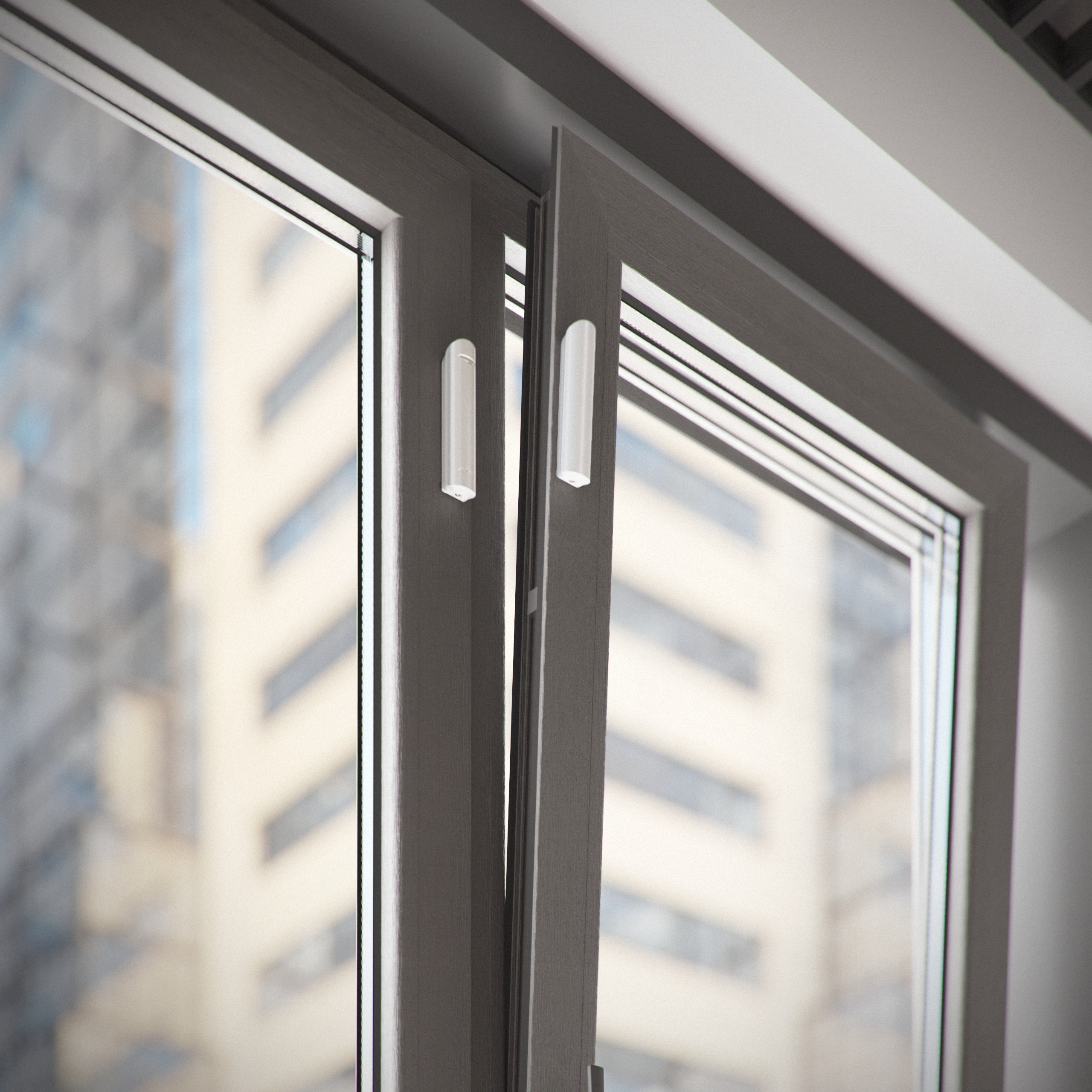

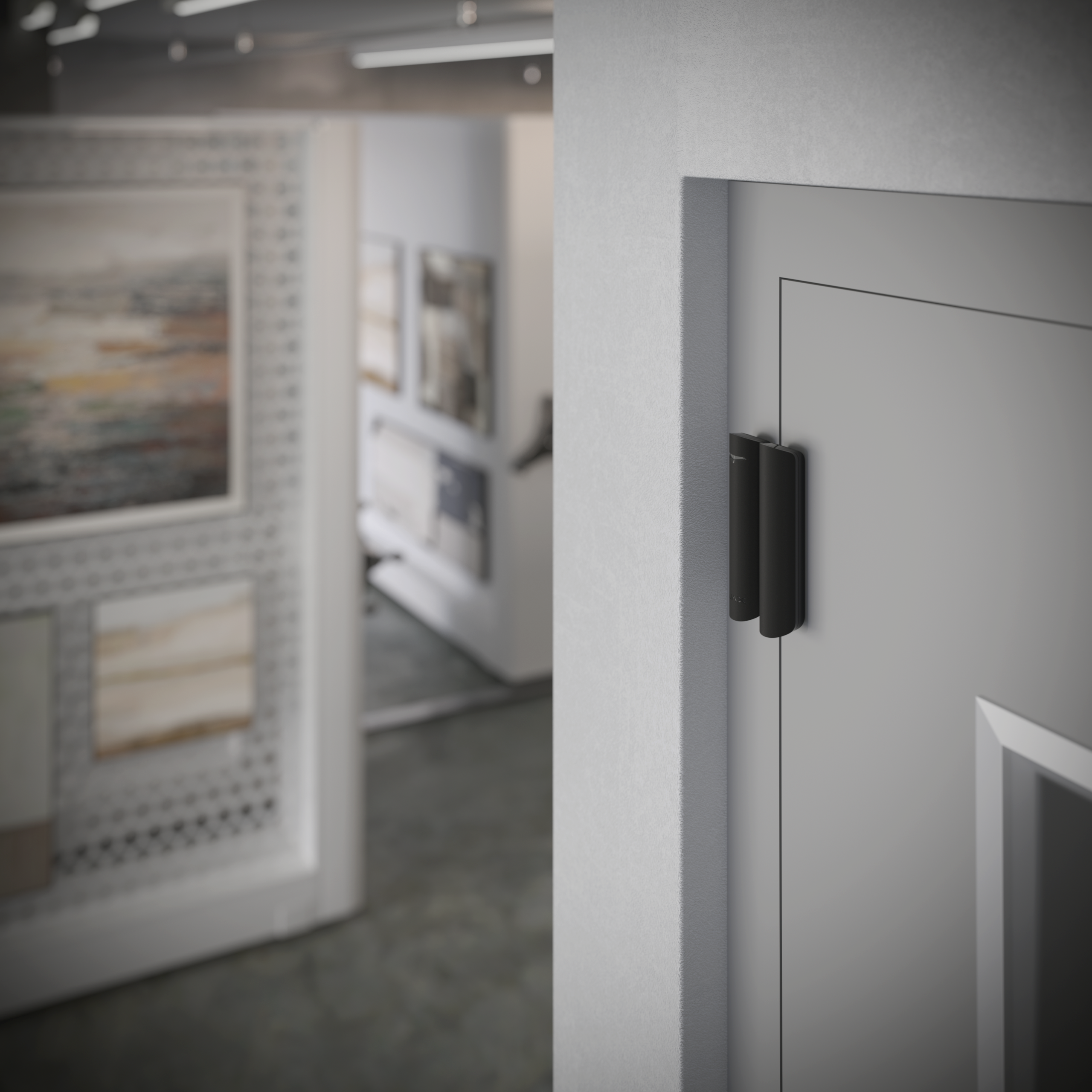

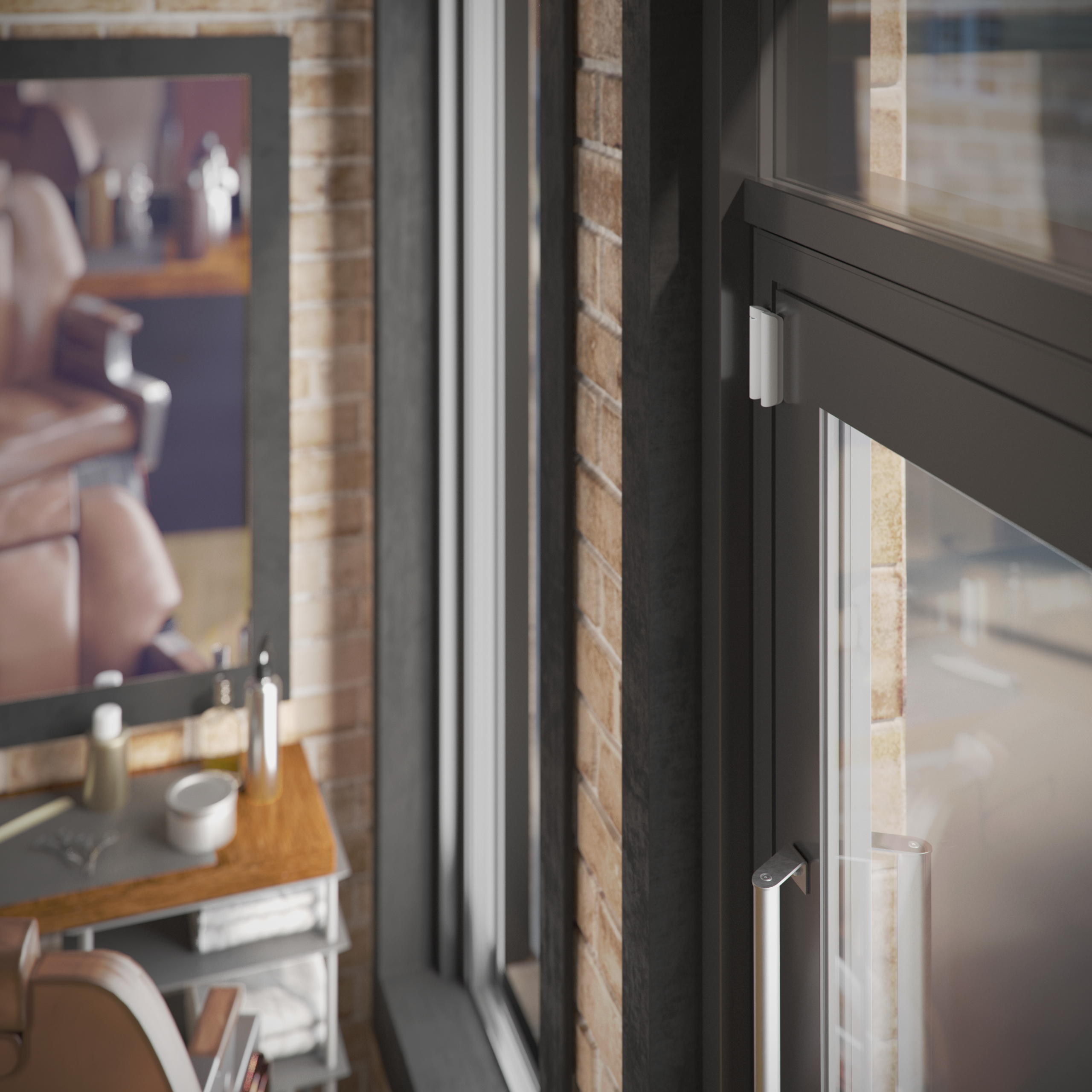

Jak umístit detektor a magnet:Detektor se instaluje na pevnou část (rám), zatímco magnet na pohyblivé křídlo dveří či okna.

• Pravidlo pravé strany: Magnet musí být vždy připevněn NAPRAVO od detektoru (správná strana je na těle označena šipkou). V případě potřeby můžete detektor namontovat i vodorovně.
• Výběr magnetu podle typu montáže:

1. Kolmé roviny (např. uvnitř zárubně): Použijte malý magnet (max. vzdálenost mezi prvky je 1 cm).
2. Stejná rovina (na povrchu): Použijte velký magnet (max. vzdálenost mezi prvky jsou 2 cm).

Postup instalace

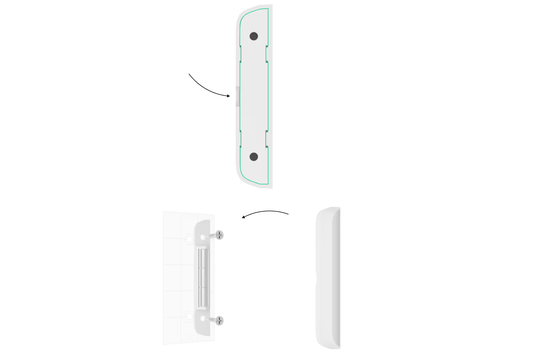

1. Příprava detektoru: Posunutím dolů sejměte z detektoru montážní panel SmartBracket.
2. Dočasné upevnění: Pomocí oboustranné lepicí pásky dočasně připevněte SmartBracket i magnet na zvolená místa.

⚠️ Důležité upozornění: Oboustranná páska slouží výhradně pro účely testování. Nepoužívejte ji jako trvalé upevnění – hrozí pád zařízení, falešné poplachy, poškození nebo nefunkčnost ochranného tlačítka proti sabotáži (tamperu).

    3. Nasazení detektoru: Nasuňte detektor na panel SmartBracket. Pokud je zařízení správně usazeno a tamper se stiskl, LED dioda zabliká.

• Pokud dioda neblikne: Zkontrolujte pevnost dolehnutí krytu a stav tamperu přímo v aplikaci Ajax.

     4. Instalace magnetu:

• Velký magnet: Sejměte jeho drážkový panel SmartBracket, přilepte jej páskou na povrch a magnet do něj nasuňte.
• Malý magnet: Připevněte jej přímo na povrch pomocí pásky.

Testování před finální montáží:

• Test síly signálu Jeweller: Pro spolehlivý provoz je nutný signál o síle 2–3 čárek. Pokud je signál slabý (0–1 čárka), zkuste detektor posunout o pár centimetrů nebo použijte opakovač signalu ReX.
• Test detekční zóny: Několikrát otevřete a zavřete dveře či okno. Detektor musí spolehlivě reagovat na každý pokus (100% úspěšnost). Pokud nereaguje, zmenšete vzdálenost mezi magnetem a detektorem.
• Test útlumu signálu: Ověří stabilitu spojení při simulaci zhoršených podmínek (požadován je stabilní signál na úrovni 2–3 čárek).

Dokončení:

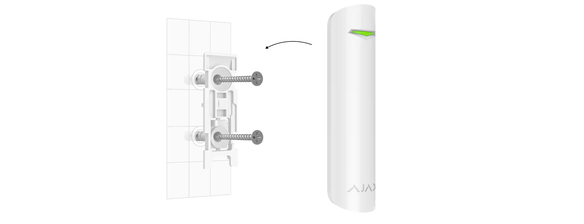

Pokud všechny testy proběhly úspěšně, upevněte montážní desku detektoru i magnet trvale pomocí přiložených vrutů.

Upozornění - při montáži akumulátorovým šroubovákem nastavte minimální otáčky (nebo nejnižší utahovací moment), abyste předešli poškození drážkového panelu SmartBracket. Používáte-li jiné upevňovací prvky, ujistěte se, že panel nedeformují. Aby byla instalace detektoru i magnetu co nejsnazší, můžete si otvory pro vruty předvrtat v momentě, kdy montážní deska drží na dočasně nalepené pásce.

Kde detektor NEINSTALOVAT:

• Ve venkovním prostředí: Zařízení je určeno výhradně pro použití v interiéru.
• V blízkosti kovu a zrcadel: Kovové plochy a zrcadla mohou tlumit, odrážet nebo rušit rádiový signál.
• Mimo provozní podmínky: V prostorách, kde teplota nebo vlhkost překračují povolené limity specifikované výrobcem.
• V těsné blízkosti Hubu: Neumisťujte detektor blíže než 1 metr od řídicí jednotky.

Zde je několik možností přepsání tohoto návodu k údržbě – od přehledného seznamu po souvislý text:

1. Přehledný návod v bodech (ideální do manuálu nebo na web)

Pravidelná údržba:

• Funkčnost detektoru DoorProtect doporučujeme pravidelně testovat.
• Tělo přístroje průběžně čistěte od prachu, pavučin a jiných nečistot. Používejte jemnou, suchou utěrku.

• ⚠️ Varování: Nikdy k čistění nepoužívejte agresivní čistidla ani rozpouštědla (např. alkohol, aceton či benzín).

Životnost a výměna baterie:Výdrž baterie ovlivňuje její kvalita, frekvence otevírání dveří/oken a nastavený interval dotazování (pingu) z Hubu:

• Až 7 let: Při průměrném otevření 10× denně a intervalu pingu 60 sekund.
• Cca 2 roky: Pokud zkrátíte interval pingu na 12 sekund.

Indikace vybité baterie:Jakmile se baterie začne vybíjet, aplikace Ajax vás okamžitě upozorní. Při každé aktivaci senzoru nebo stisknutí tamperu navíc LED dioda plynule rozsvítí a zhasne.

Obsah balení

• Ajax DoorProtect Jeweller
• Montážní panel SmartBracket
• Baterie CR123A (předinstalovaná)
• Velký magnet
• Malý magnet
• Vnější svorka
• Instalační sada
• Stručný průvodce
