Návod k obsluze produložovače signálu Ajax Rex

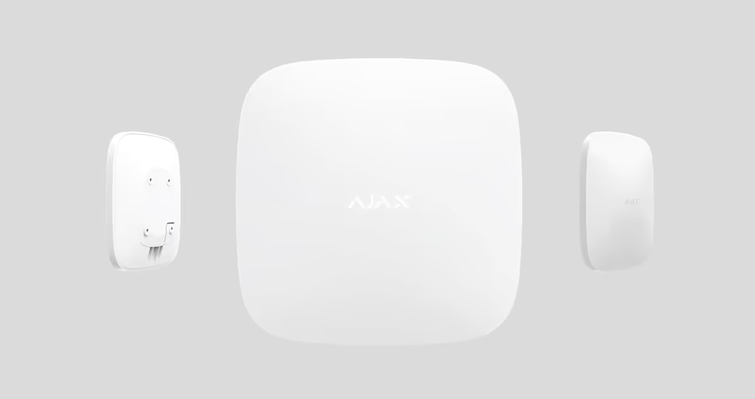

Ajax ReX Jeweller je opakovač rádiového signálu, který dokáže zdvojnásobit dosah komunikace mezi hubem a připojenými zařízeními Ajax. Tento model je určen výhradně pro vnitřní instalaci. Pro maximální bezpečnost je vybaven ochranou proti sabotáži (tamperem) a záložním akumulátorem, který při výpadku proudu zajistí až 35 hodin nepřetržitého provozu.

Výhody:

• Snadná konfigurace: Kompletní správa přes mobilní aplikaci (iOS / Android)
• Okamžitá upozornění: Informace o událostech z ReX Jewelleru formou push notifikací, SMS nebo hovorů
• Flexibilní dohled: Možnost autonomního monitorování uživatelem nebo vzdáleného připojení na pult centrální ochrany (PCO) bezpečnostní agentury.

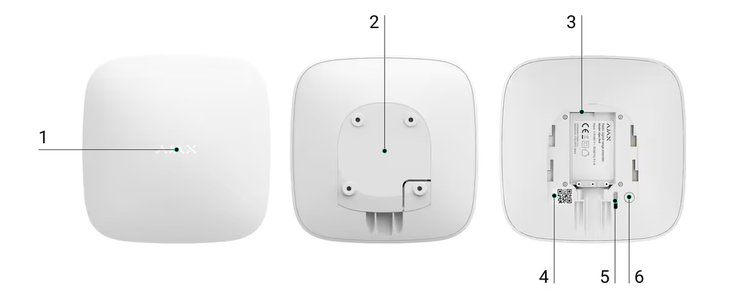

1. Logo se světelným indikátorem
2. Upevňovací panel SmartBracket (perforovaná část je nezbytná pro spuštění tamperu při pokusu o zvednutí pevného klenotníka ReX z povrchu)
3. Napájecí konektor
4. QR kód
5. Tlačítko pro neoprávněnou manipulaci
6. Tlačítko napájení

Princip fungování

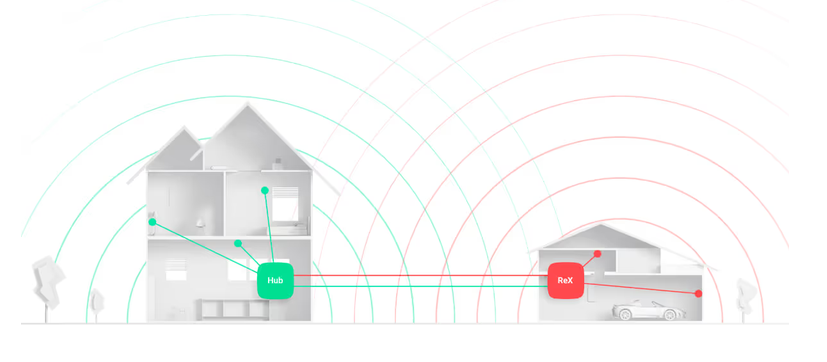

ReX Jeweller zvětšuje dosah bezdrátové sítě, což vám umožní zabezpečit i vzdálenější místa velkých objektů. Funguje jako most, který obousměrně přeposílá signály mezi jednotlivými čidly a hlavní ústřednou.

• Rychlost poplachu: Pokud dojde k poplachu, signál dorazí do centrály bleskově – do 0,3 sekundy.
• Pravidelná kontrola: Spojení mezi hubem a extenderem je neustále monitorováno. Výchozí interval kontroly je 36 sekund (lze upravit v rozmezí 12 až 300 sekund).
• Dosah čidel: Vzdálenost mezi čidlem a ReX Jewellerem závisí na rádiovém dosahu konkrétního modelu detektoru (přesné hodnoty najdete ve specifikaci daného produktu).

Počet připojených Centrálních jednotek HUB k ReX

Tabulka kompatibility a maximálního počtu připojených prodlužovačů dosahu ReX Jeweller podle jednotlivých modelů ústředen (hubů) Ajax:

⚠️ Důležitá pravidla pro zapojení ReX Jeweller:

• Verze systému: Správa více opakovačů najednou je možná pouze s firmwarem OS Malevich 2.8 a vyšším
• Topologie sítě: Opakovač lze připojit výhradně přímo k hlavnímu hubu. Sériové zapojení (zapojit ReX do jiného ReXu) systém neumožňuje
• Kapacita systému: ReX Jeweller slouží pouze k zesílení signálu, nezvyšuje maximální povolený počet prvků připojených k ústředně.

Postup připojení ReX Jeweller k hubu

1. Spuštění v aplikaci: V aplikaci Ajax klepněte na Přidat zařízení. Zadejte název pro tento opakovač signálu, naskenujte jeho QR kód (najdete ho na krytu zařízení nebo na obalu) a přiřaďte ho k vybrané místnosti.
2. Spuštění odpočtu: Potvrďte akci stisknutím tlačítka Přidat – tím se spustí odpočítávání.

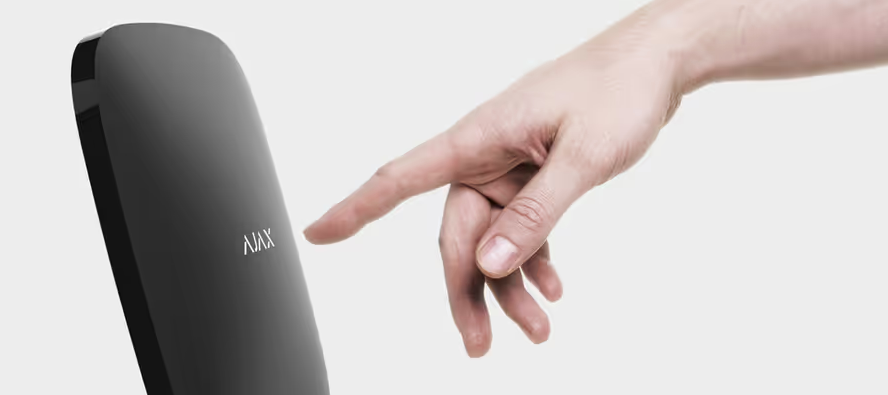

3. Zapnutí zařízení: Podržte tlačítko napájení na ReX Jeweller po dobu 3 sekund. Jakmile se úspěšně spáruje s hubem (obvykle do 30 sekund od zapnutí), logo na zařízení změní barvu z červené na bílou.

💡 Důležitá upozornění pro párování:

• Aby propojení proběhlo úspěšně, musí být ReX Jeweller v dosahu rádiového signálu hubu (v rámci stejného objektu).
• Žádost o připojení se odešle pouze tehdy, když se zařízení právě zapíná.
• Pokud se spojení nezdaří: Vypněte opakovač dlouhým stiskem tlačítka napájení (3 sekundy), počkejte 5 sekund a celý proces zopakujte.

Po úspěšném spárování najdete opakovač v seznamu zařízení v aplikaci. Informace o jeho stavu se aktualizují podle intervalu nastaveného v hubu (standardně každých 36 sekund).

Přesměrování periferních zařízení pod ReX Jeweller

Pokud chcete, aby konkrétní detektory komunikovaly s hubem přes tento opakovač, postupujte následovně:

1. Otevřete aplikaci Ajax a přejděte do menu: Zařízení ➡️ ReX Jeweller ➡️ Nastavení (ikona ozubeného kola).
2. Klepněte na možnost Spárovat se zařízením.
3. Zaškrtněte detektory a moduly, které mají fungovat přes tento opakovač. Pro rychlé vyhledání můžete použít název, model, ID zařízení nebo filtry podle skupin a místností.
4. Volbu potvrďte návratem do předchozího menu nastavení ReX Jeweller.

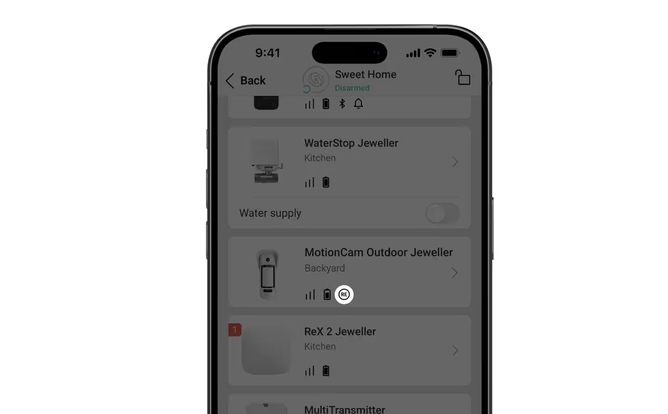

Jakmile se zařízení úspěšně přepojí, v seznamu prvků u nich uvidíte speciální ikonu značící provoz přes opakovač.

Kompatibilita a správa připojení

Upozorňujeme, že ReX Jeweller nepodporuje pohybový detektor MotionCam s vizuálním ověřením poplachu. Tento detektor totiž pro přenos snímků využívá sekundární rádiový protokol Wings, se kterým tento model opakovače nespolupracuje.

Každé koncové zařízení může být v danou chvíli spárováno pouze s jedním opakovačem ReX Jeweller. Pokud zařízení přiřadíte k novému prodlužovači signálu, automaticky se odpojí od toho předchozího.

Postup pro opětovné připojení zařízení přímo k hubu:Pokud chcete, aby vybrané čidlo přestalo komunikovat přes opakovač a připojilo se opět přímo k hlavní ústředně, postupujte takto:

1. V aplikaci Ajax přejděte do: Zařízení ➡️ ReX Jeweller ➡️ Nastavení (ikona ozubeného kola).
2. Klepněte na možnost Spárovat se zařízením.
3. Zrušte zaškrtnutí u těch prvků, které mají nově komunikovat přímo s hubem.
4. Volbu potvrďte návratem do předchozího menu nastavení.

Indikace poruch

ReX Jeweller dokáže automaticky detekovat a signalizovat případné poruchy. Pokud systém zjistí problém, v sekci Stavy zařízení se nově zobrazí pole Poruchy. Kliknutím na toto pole se rozbalí kompletní seznam všech nalezených závad. Pokud je zařízení v pořádku, toto pole zůstává skryté.

Indikace

LED indikátor ReX Jeweller může svítit červeně nebo bíle v závislosti na stavu zařízení.

Instalace zařízení

Volba místa instalace

Při výběru umístění pro rozšiřovač signálu ReX Jeweller berte v úvahu jeho vzdálenost od ústředny (hubu) a připojených zařízení. Průchod rádiového signálu mohou zásadně ovlivnit překážky, jako jsou stěny, stropy nebo velké kovové objekty uvnitř budovy.

⚠️ Důležité upozornění: Zařízení je určeno výhradně pro vnitřní použití (v interiéru).

Kontrola kvality signálu

Před pevnou instalací vždy otestujte sílu signálu v daném místě.

• Pokud indikátor ukazuje pouze jednu čárku, provoz systému nebude stabilní.
• V takovém případě podnikněte kroky ke zlepšení signálu – často stačí posunout ReX Jeweller nebo hub o pouhých 20 cm, což může kvalitu příjmu výrazně zvýšit.

Postup instalace a montáže

Před samotnou montáží zvolte optimální místo, které splňuje všechny požadavky. Ideální je umístit extender mimo přímý dohled. Při instalaci a provozu vždy dodržujte platné elektrotechnické předpisy a zásady bezpečnosti.

Montáž zařízení step-by-step

1. Upevnění panelu: Přišroubujte montážní panel SmartBracket pomocí přiložených vrutů. Pokud použijete jiný spojovací materiál, ujistěte se, že panel nedeformuje ani nepoškozuje.

   Nedoporučujeme používat oboustrannou lepicí pásku. Hrozí riziko odlepení, pádu zařízení a jeho trvalého poškození.
2. Nasazení zařízení: Nasuňte ReX Jeweller na připravený panel SmartBracket.
3. Ověření a zajištění: V aplikaci Ajax zkontrolujte stav ochranného kontaktu (tamperu) a ujistěte se, že panel pevně sedí. Pro maximální spolehlivost zajistěte ReX Jeweller k panelu pomocí dodaných pojistných šroubků.

💡 Správná orientace: Pokud extender montujete svisle (např. na zeď), neotáčejte ho vzhůru nohama. Při správné instalaci musí být logo Ajax čitelné vodorovně.

Pokud se někdo pokusí extender odtrhnout ze zdi nebo jej sejmout z montážního panelu, systém okamžitě odešle poplachovou notifikaci.

Bezpečnostní omezení a zákazy

• Nikdy nerozebírejte zařízení, které je pod napětím! * Nepoužívejte extender s poškozeným napájecím kabelem.
• Jakékoli neautorizované úpravy nebo rozebírání zařízení ReX Jeweller mohou vést k jeho selhání a ztrátě záruky.

Kde ReX Jeweller NEINSTALOVAT:

• Ve venkovním prostředí (mimo budovu).
• V blízkosti kovových předmětů a zrcadel, které stíní nebo tlumí rádiový signál.
• V prostorách, kde teplota a vlhkost překračují povolené limity.
• Blíže než 1 metr od Wi-Fi routeru, síťových switchů nebo silových elektrických kabelů (zdroje rušení).

Údržba zařízení

• Pravidelně testujte funkčnost celého zabezpečovacího systému Ajax.
• V případě potřeby očistěte tělo přístroje od prachu, pavučin a jiných nečistot. Používejte k tomu suchý a měkký hadřík.
• Přísný zákaz: K čištění nikdy nepoužívejte prostředky s obsahem alkoholu, acetonu, benzínu nebo jiných agresivních rozpouštědel.
