Uživatelská příručka k Superior MotionCam AM (PhOD) Jeweller

Superior MotionCam AM (PhOD) Jeweller z prémiové řady Ajax Superior je bezdrátový vnitřní PIR detektor pohybu s dosahem až 12 metrů a pokročilým antimaskingem. Vedle spolehlivé detekce nabízí fotoverifikaci – snímky pořizuje nejen při alarmu, ale i na vyžádání, při sabotáži, maskování, změně stavu systému nebo podle plánu a scénářů. Bezdrátová komunikace s hubem probíhá až na vzdálenost 1 700 m (bez překážek) přes dva šifrované protokoly: Jeweller (přenos poplachů) a Wings (rychlé doručení fotografií).

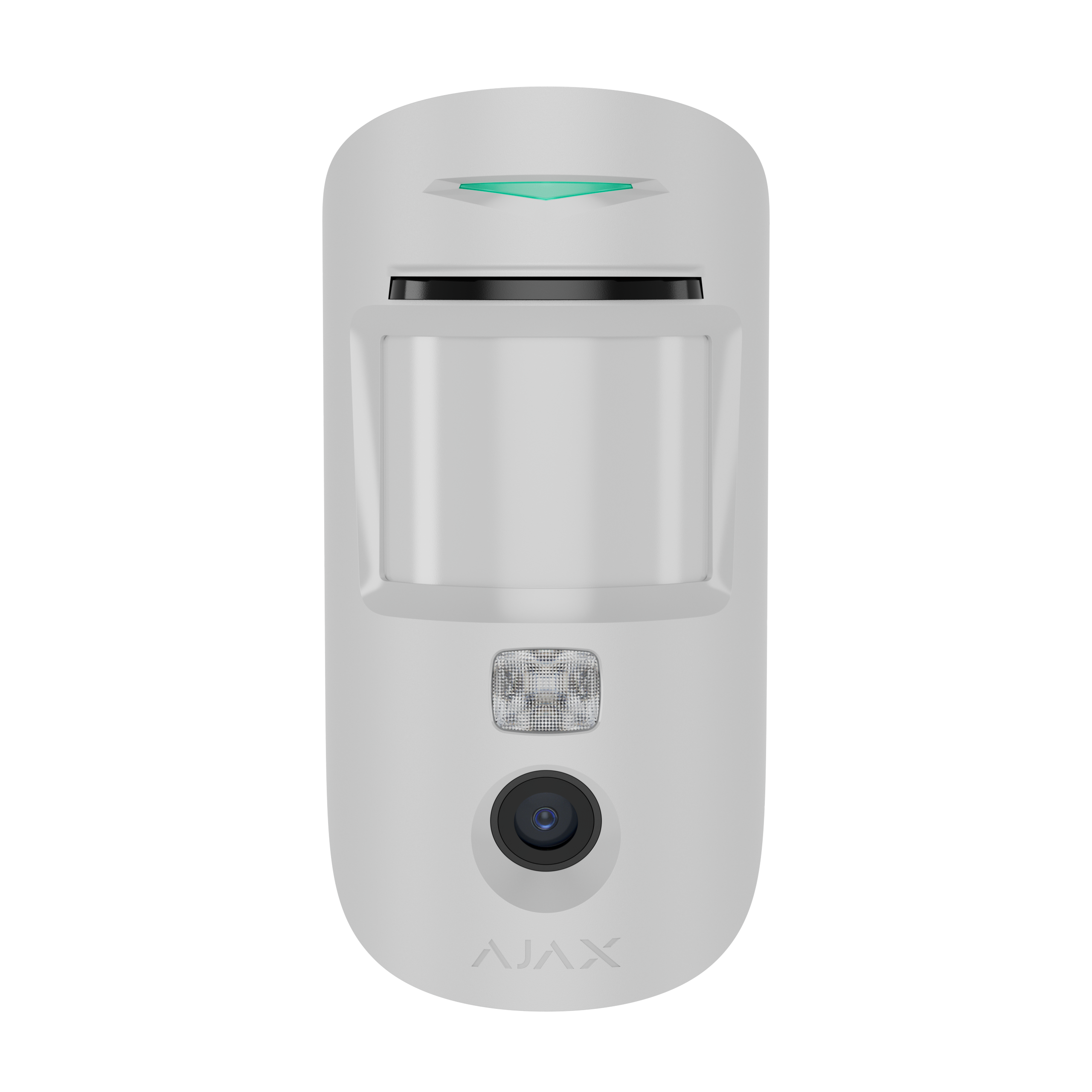

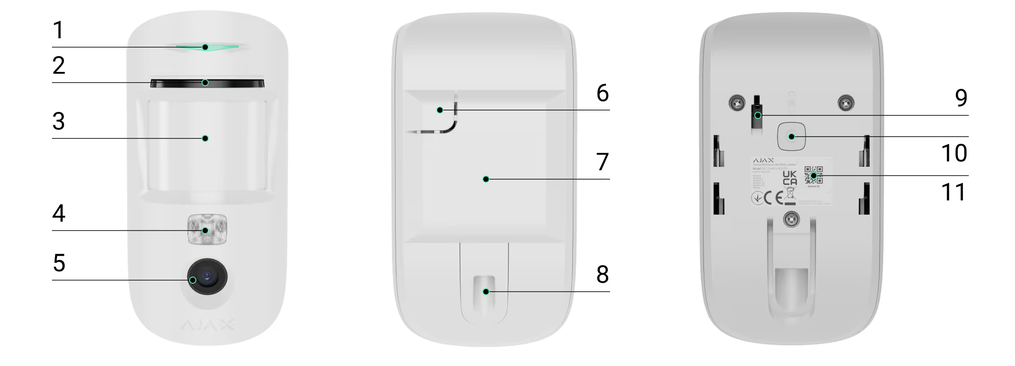

Konstrukční prvky zařízení

LED kontrolka
Senzor maskování
Pohybová čočka
Infračervený přísvit (pro noční fotografie)
Kamera
Držák SmartBracket
Perforovaný bod tamperu (neodlamovat, slouží k detekci odtržení)
Otvor pro pojistný šroub
Sabotážní spínač (tamper)
Tlačítko napájení
QR kód pro spárování

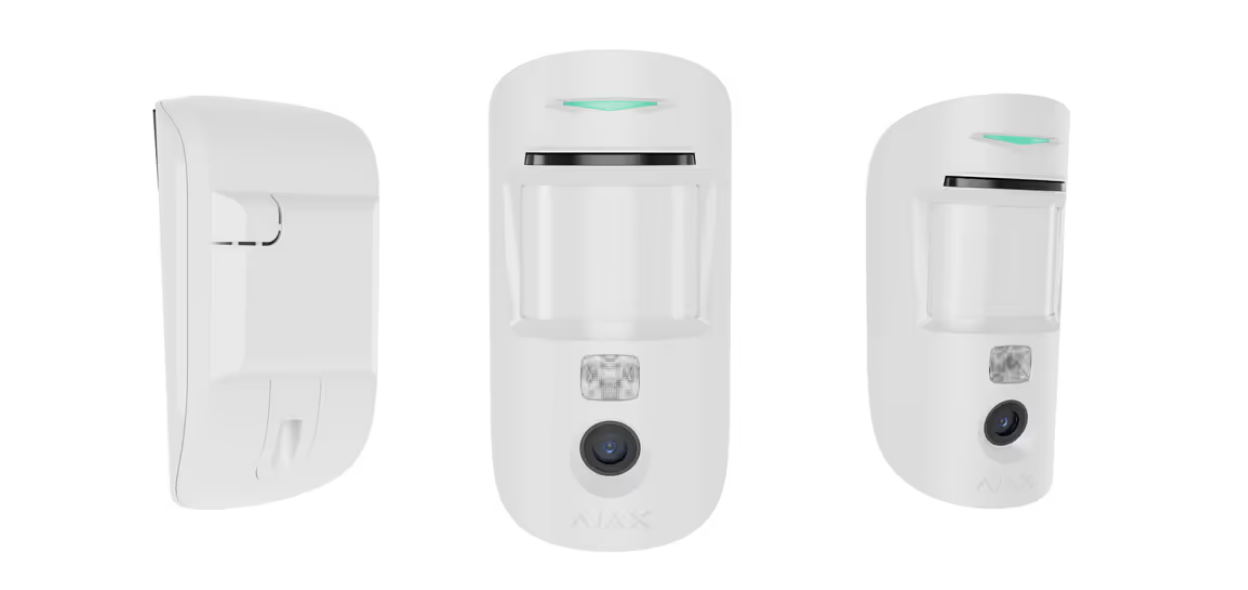

Princip fungování

Superior MotionCam AM (PhOD) Jeweller je bezdrátový pohybový senzor s fotoverifikací. Prostor monitoruje pomocí pasivního infračerveného senzoru, který spolehlivě zachytí objekty s teplotou odpovídající lidskému tělu. Zařízení navíc disponuje aktivní ochranou proti maskování (antimasking).

Při jakékoli detekci pohybu nebo pokusu o zakrytí čočky kamera okamžitě pořídí sérii snímků. Uživatelé i bezpečnostní služby tak mají ihned přehled o reálné situaci na místě, což šetří čas a eliminuje zbytečné výjezdy zásahových jednotek u falešných poplachů.

Reakce na poplach: Jakmile zastřežený detektor zaznamená pohyb, vysle automaticky signál do hubu. Ten v reakci spustí sirény, aktivuje automatizační scénáře a odesílá notifikace všem uživatelům i na pult centrální ochrany (PCO).
Nepřetržitá ochrana proti maskování: Pokud je funkce antimaskingu aktivní, poplachové hlášení při pokusu o odstínění čočky odejde okamžitě — bez ohledu na to, zda je systém právě zastřežen, či ne.
Přesné notifikace: Všechny události naleznete přehledně v aplikaci Ajax. Oznámení vždy obsahuje název objektu (hubu), konkrétní název senzoru a přiřazenou místnost, takže hned víte, kde přesně k události došlo.

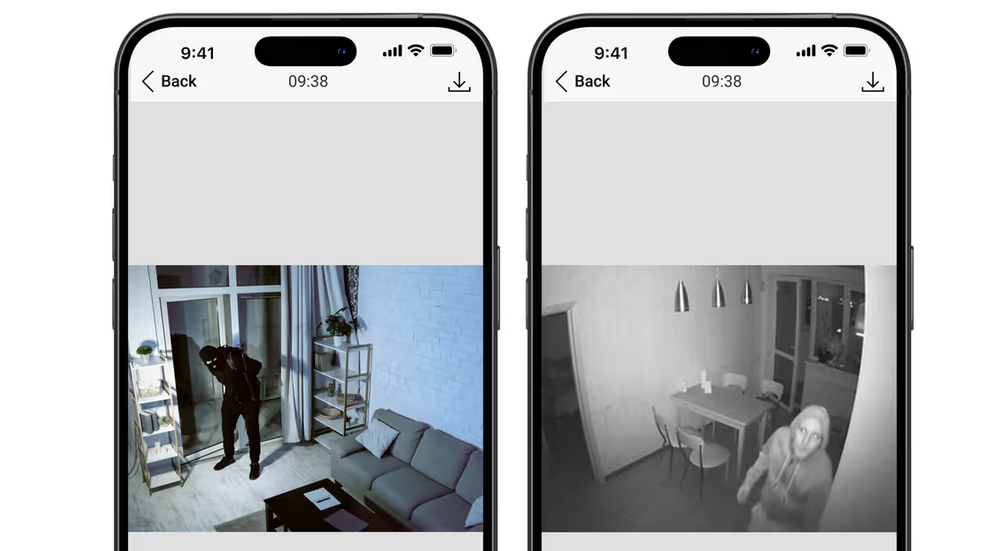

Vizuální ověření poplachů (Fotoverifikace)

Vestavěná kamera vám dává okamžitý přehled o dění v objektu. Zařízení dokáže podle zvoleného rozlišení pořídit sérii snímků:

* 1 až 5 fotek v rozlišení 160 × 120 px nebo 320 × 240 px

* 1 až 3 fotky v rozlišení 640 × 480 px nebo 960 × 720 px

Pokročilé HDR zobrazení:Pro perfektní čitelnost za jakýchkoli světelných podmínek využívá detektor technologii HDR. Kamera automaticky vytvoří dvě snímky s odlišnou expozicí, které chytrý algoritmus spojí do jednoho ostrého detailního obrazu. Díky tomu jsou skvěle viditelné tmavé stíny i příliš jasná místa.

Mějte situaci plně pod kontrolou:Fotoverifikace neslouží jen k potvrzení poplachů z detektoru či jiných zařízení Ajax. Kdykoli můžete zkontrolovat reálný stav v nemovitosti – zkontrolovat děti, domácí mazlíčky nebo si prostě ověřit, že je doma vše v pořádku.

Noční vidění:Pro fotografování za tmy nebo v šeru je senzor vybaven IR přísvitem. V těchto podmínkách vytváří přehledné černobílé snímky.

Existuje několik typů ověřování fotografií, například fotografie na vyžádání, fotografie při alarmu, sabotážní alarm, maskování, plánování, zapnutí/vypnutí nebo scénář.

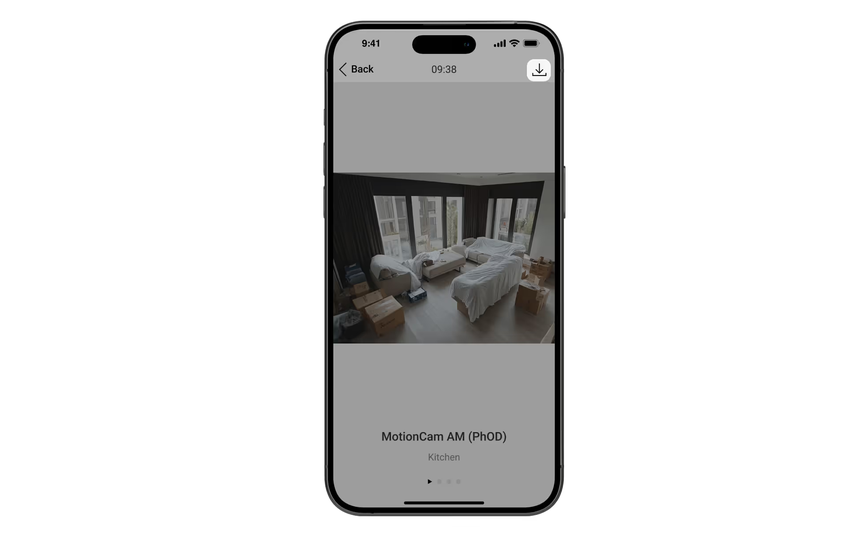

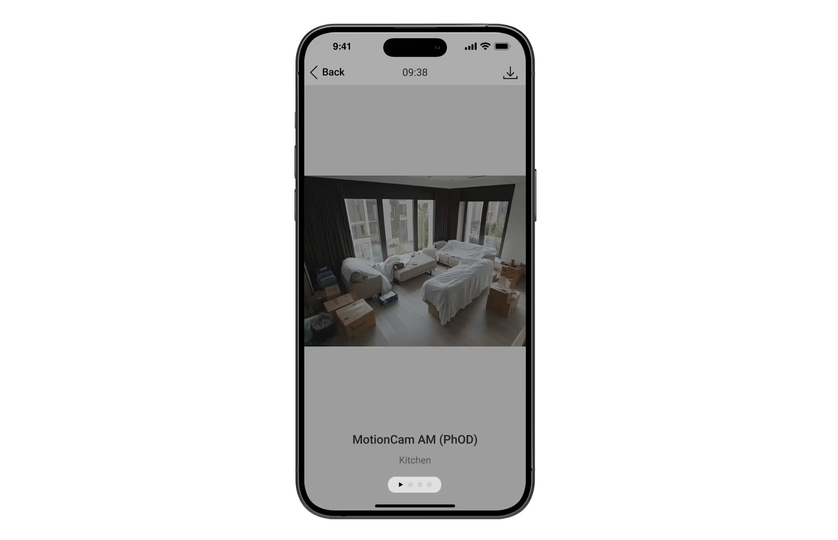

Fotografie lze v aplikaci zobrazit jako obrázek nebo animovanou sérii (pokud je pořízeno více než jedna fotografie). Počet snímků v sérii lze nastavit v aplikacích Ajax . Chcete-li zobrazit přijaté fotografie, klepněte na odpovídající oznámení Superior MotionCam AM (PhOD) Jeweller v kanálu událostí.

Fotoverifikace při poplachu

Při spuštění alarmu v zastřeženém režimu odešle detektor do aplikace Ajax jednotlivé fotky nebo krátkou animaci. Ve výchozím nastavení je funkce zapnutá a u prvních 10 poplachů odešle 3 snímky v rozlišení 640 × 480 px.

Rozlišení i počet snímků lze změnit přímo v nastavení zařízení. Snímky z poplachů jsou viditelné v kanálu událostí, přičemž přístup k nim můžete pro jednotlivé uživatele, techniky či bezpečnostní služby snadno upravit v nastavení soukromí.

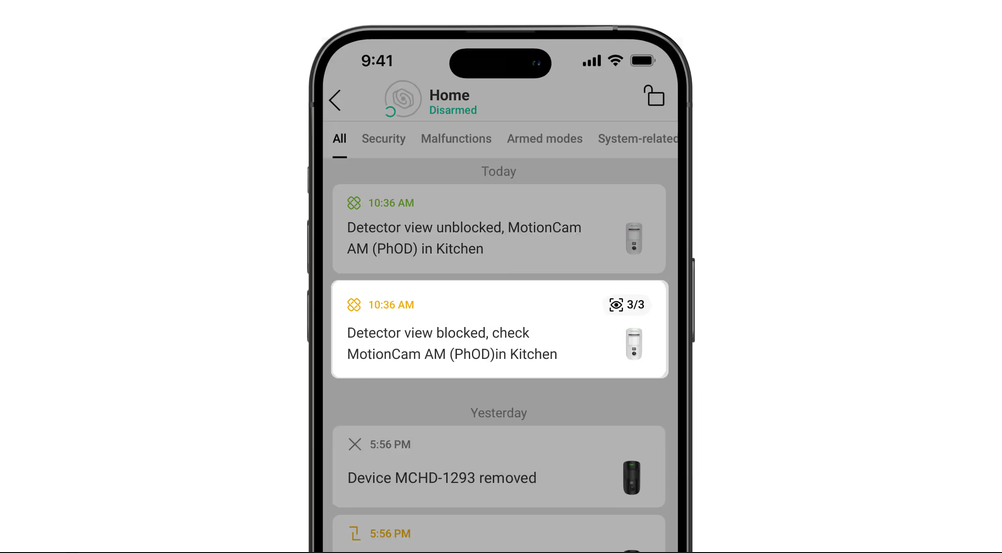

Fotografie při maskování

Funkce pořizování snímků při detekci maskování odesílá fotky z vestavěné kamery v momentě, kdy dojde k pokusu o zakrytí nebo odstínění čočky. Tato možnost je ve výchozím stavu povolena a funguje nepřetržitě, bez ohledu na to, zda je systém právě zastřežen. Počet snímků i jejich rozlišení se odvíjí od nastavení zvoleného pro Fotografie při poplachu. Snímky z maskování se zobrazují v historii událostí všem uživatelům s příslušným přístupem.

Fotografie při sabotáži (tamperu)

Funkce pořizování fotek při sejmutí krytu odešle snímky z kamery v případě, že se někdo pokusí detektor demontovat nebo otevřít jeho kryt (aktivace tamperu). Ve výchozím nastavení je tato funkce vypnutá. Jakmile ji aktivujete, zůstává v provozu 24/7 nehledě na režim zabezpečení. Kvalita a počet fotografií se řídí konfigurací Fotografie při poplachu a výsledné snímky si mohou v přehledu událostí prohlédnout všichni oprávnění uživatelé.

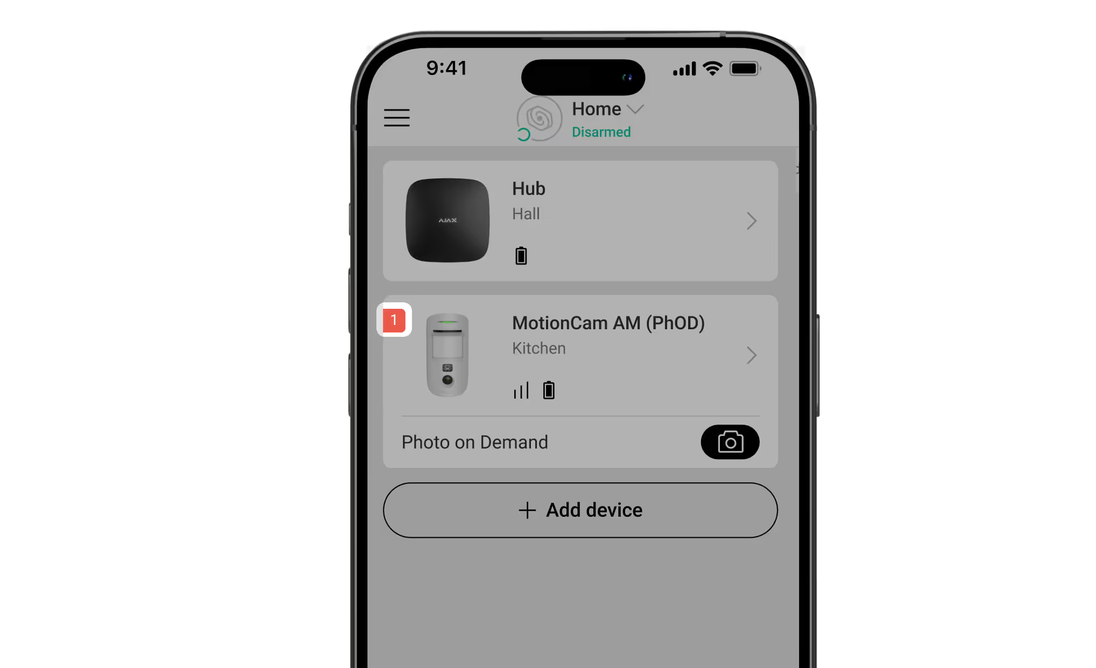

Fotografie na vyžádání (PhOD)

Funkce pořizování snímků na vyžádání vám umožňuje kdykoli nahlédnout do střeženého prostoru prostřednictvím vestavěné kamery. Můžete tak snadno zkontrolovat děti, ověřit stav domácího mazlíčka nebo získat přehled o aktuálním dění doma. Podle konfigurace lze fotky pořizovat neustále, nebo pouze v momentě, kdy je detektor Superior MotionCam AM (PhOD) Jeweller ve stavu zastřežení.

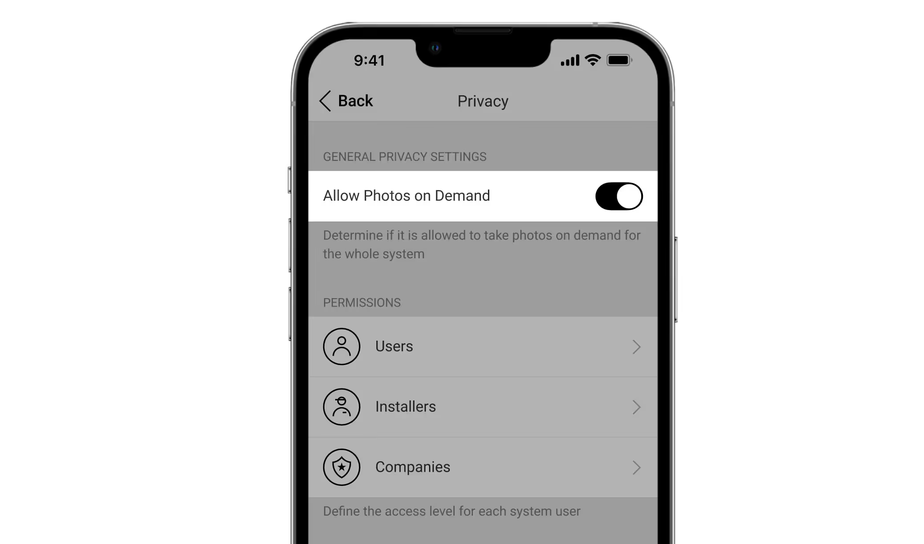

* Správa přístupu a soukromí: Ve výchozím nastavení je tato funkce pro všechny uživatele vypnutá. Oprávnění k pořizování i prohlížení fotek (včetně výběru konkrétních senzorů) spravuje správce systému v aplikaci Ajax pod sekcí Soukromí.

* Uživatelé PRO: Montážní technici a odborníci (PRO) nemohou nastavení soukromí sami měnit. Fotku na vyžádání však mohou pořídit, pokud jim k tomu správce udělí explicitní souhlas.

Ochrana soukromí se nevztahuje na poplachové snímky. Fotografie pořízené automaticky při aktivaci alarmu si může v přehledu událostí prohlédnout každý uživatel systému, který má do tohoto kanálu přístup.

Fotografie podle scénáře

ato funkce umožňuje propojit detektor s ostatními prvky systému Ajax. Při spuštění poplachu na vybraném zařízení (např. požárním čidle nebo magnetickém kontaktu) Superior MotionCam AM (PhOD) Jeweller automaticky pořídí fotoverifikaci.

Správa a aktivace: V základu je funkce pro všechny detektory vypnutá. Aktivovat ji může správce objektu nebo uživatel s právy k nastavení soukromí.
Podmínky pořizování: V nastavení lze zvolit, zda má detektor podle scénáře fotografovat kdykoli, nebo pouze v momentě, kdy je sám v zastřeženém stavu.
Dostupnost a PCO: Všechny snímky ze scénářů jsou přístupné uživatelům v historii událostí. Informace o pořízení snímku se zároveň odesílá na pult centrální ochrany (PCO) pod kódem 730 (prostřednictvím protokolu SIA DC-09 / SIA-DCS či vlastních protokolů Ajaxu).

Fotografie podle plánu

Tato funkce umožňuje detektorům s fotoverifikací automaticky pořizovat snímky na základě předem nastaveného časového harmonogramu.

Aktivace funkce: Než plánovaný scénář vytvoříte, je nutné nejprve aktivovat možnost Povolit fotografie podle scénářů. Toto oprávnění má pouze správce objektu nebo uživatel s přístupem k nastavení soukromí.
Podmínky fungování: V nastavení můžete určitému detektoru vyhradit, zda má podle plánu fotografovat kdykoli, nebo výhradně v zastřeženém stave.
Dostupnost snímků: Všechny pořízené fotky uvidí uživatelé v historii událostí a k dispozici jsou také v aplikaci PRO Desktop.
Odesílání na PCO (CMS): Informace o pořízení snímku se předává na pult centrální ochrany (kód události 731 přes protokol SIA DC-09 nebo proprietární protokoly Ajax). Pokud software PCO fotoverifikaci podporuje, mají k těmto plánovaným snímkům operátoři přímý přístup.

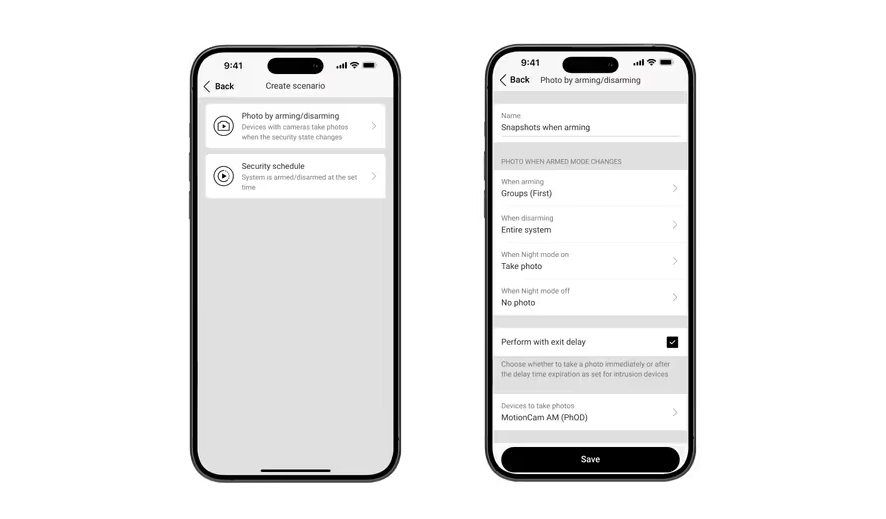

Fotografie při změně stavu zabezpečení (zastřešení / odstřežení)

Tato funkce zajišťuje automatické pořizování snímků z vestavěné kamery při jakékoli změně režimu systému. Snadno si tak ověříte reálný stav v objektu ve chvíli, kdy dochází k zastřešení, odstřežení nebo k aktivaci Nočního režimu.

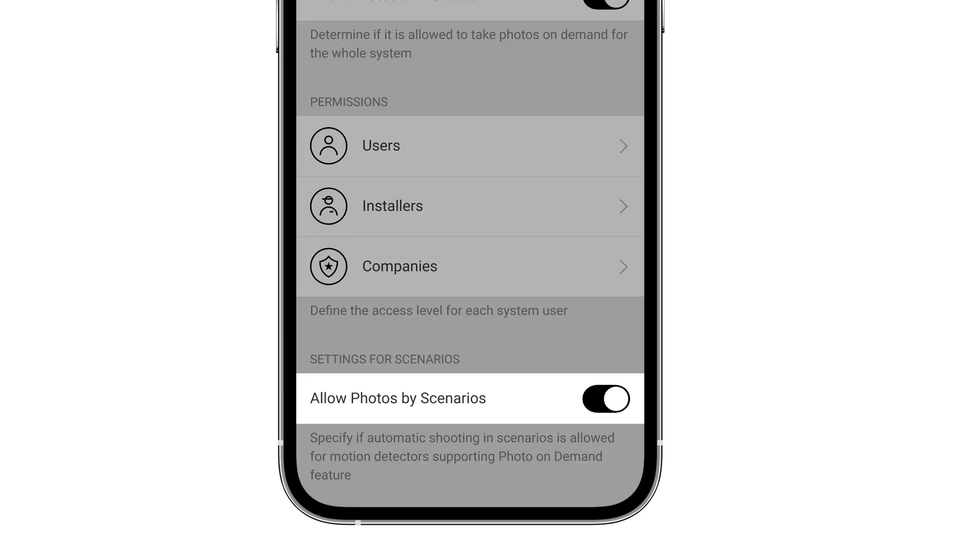

Aktivace: Než tento scénář nastavíte, je nutné mít povolenou možnost Povolit fotografie podle scénářů (oprávnění má pouze správce objektu nebo uživatel s přístupem k nastavení soukromí).
Podpora a možnosti nastavení: Funkce je dostupná v nastavení hubu od verze OS Malevich 2.29. Umožňuje přesně určeným detektorům fotografovat při zastřešení, odstřežení, zapnutí i vypnutí Nočního režimu. V konfiguraci lze také stanovit, zda se má zohledňovat nebo ignorovat nastavené zpoždění při vstupu a odchodu.

Snímky pořízené při změně stavu zabezpečení (zastřešení či odstřežení) jsou v přehledu událostí viditelné pro všechny uživatele s příslušným přístupem.

Informace o pořízení fotky se zároveň odesílá na pult centrální ochrany (PCO / CMS) pod kódem 732 přes protokol SIA DC-09 nebo proprietární protokoly Ajaxu. Pokud software na PCO podporuje fotoverifikaci, mají operátoři k těmto snímkům z provozních změn přímý přístup.

Superior přenosové protokoly: Superior Jeweller a TurboWings

Bezdrátové protokoly Superior Jeweller a TurboWings zajišťují bleskovou a spolehlivou obousměrnou komunikaci mezi hubem a všemi připojenými prvky.

Superior Jeweller slouží k okamžitému přenosu poplachů, událostí a k aktualizaci firmwaru.
TurboWings zajišťuje rychlé doručování fotografií.

Upozornění k kompatibilitě: Protokol Superior Jeweller a možnost vzdálené aktualizace firmwaru jsou dostupné pro zařízení s firmwarem 17.132.39.30 a novějším (vyrobená od března 2026). Starší verze zařízení využívají standardní rádiový protokol Jeweller a funkci aktualizace firmwaru neobsahují.

Doba doručení fotografií

Zatímco upozornění na poplach je doručeno okamžitě, rychlost přenosu samotných snímků do aplikace Ajax se odvíjí od několika faktorů:

* zvoleného rozlišení fotografií,

* síly rádiového signálu technologii Wings,

* rychlosti internetového připojení,

* použití opakovače (prodlužovače) ReX2 Jeweller rádiového signálu.

Rozlišení fotografie	Dodací lhůta¹
160 × 120 pixelů	až 3 sekundy
320 × 240 pixelů(ve výchozím nastavení)	až 4,5 sekundy
640 × 480 pixelů	až 11 sekund
960 × 720 pixelů	až 15,5 sekundy

¹ Platí při přímém připojení detektoru k Hubu (bez použití opakovače signálu ReX 2 Jeweller). Zahájení expozice při fotografování na vyžádání trvá detektoru až 3 sekundy.

Teplotní kompenzace

Detektor pohybu sleduje okolní prostředí na základě tepelných stop. Za běžných podmínek je teplota lidského těla (kolem 36,6 °C) odlišná od teploty prostředí, což čidlu umožňuje snadno a přesně rozpoznat pohyb člověka.

Pokud se však okolní teplota přiblíží teplotě lidského těla, klasické PIR senzory mohou ztrácet přesnost nebo způsobovat falešné poplachy. Aby k tomu nedocházelo, Superior MotionCam AM (PhOD) Jeweller využívá pokročilý algoritmický systém teplotní kompenzace. Ten průběžně upravuje citlivost podle okolních podmínek a zaručuje spolehlivou detekci v celém rozsahu provozních teplot.

Odolnost vůči domácím mazlíčkům (Pet Immunity)

Detektor Superior MotionCam AM (PhOD) Jewellerneobsahuje funkci imunity vůči zvířatům (Pet Immunity).

Systém ochrany proti maskování (Anti-masking)

Jako maskování se označuje jakýkoli pokus o zmaření funkčnosti detektoru – například jeho přetřením, zakrytím nebo přehratou překážkou v zorném poli. Citlivost snímače maskování si můžete upravit přímo v nastavení zařízení.

Detektor Superior MotionCam AM (PhOD) Jeweller spolehlivě rozpozná tyto typy pokusů o odstínění:

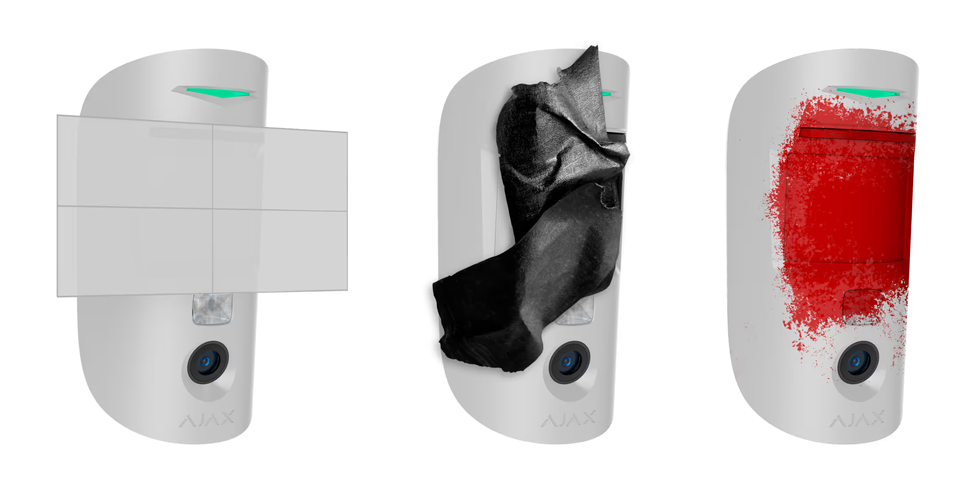

Překážku před čočkou: detekuje objekt umístěný před detektorem do vzdálenosti až 50 cm (v závislosti na materiálu překážky).
Zatření barvou: rozpozná přetření čočky lakem či barevným sprejem.
Přelepení čočky: odhalí zakrytí přední části detektoru neprůhlednou páskou nebo materiálem.

Poznámka: Pokud je funkce Anti-masking v aplikaci povolená, zůstává aktivní nepřetržitě (24/7) bez ohledu na to, zda je systém právě zastřežen.

Typ maskování	Detektor je zapnutý(Čas do alarmu)	Detektor je zapnutý(Doba obnovení)	Detektor je deaktivován(Čas do alarmu)	Detektor je deaktivován(Doba obnovení)
Umístění překážky před objektiv	< 24 s	< 30 s	< 40 s	< 50 s
Přelepování nebo přetírání čočky	< 24 s	< 30 s	< 40 s	< 50 s
Nalepení přes přední část detektoru	< 24 s	< 30 s	< 40 s	< 50 s
Přetření přední části detektoru	< 24 s	< 30 s	< 40 s	< 50 s

Reakce systému na detekci maskování

Jakmile detektor zaznamená pokus o maskování, okamžitě spustí poplach. Zelená LED dioda na zařízení se rozsvítí na dobu 1 sekundy a systém ihned odešle upozornění všem uživatelům i na pult centrální ochrany (bezpečnostní službě).

Tip: Pro zvýšení bezpečnosti a odstrašení pachatele můžete v nastavení detektoru aktivovat také automatické spustění sirény při detekci maskování.

Aktualizace firmwaru

Jakmile je pro Superior MotionCam AM (PhOD) Jeweller vydána nová verze firmwaru, zobrazí se v aplikaci Ajax na záložce Zařízení indikační ikona. Aktualizaci může zahájit správce systému nebo instalatér (PRO uživatel) přímo v detailu stavu nebo v nastavení daného detektoru. Procesem vás krok za krokem provede průvodce na obrazovce.

Upozornění k kompatibilitě: Možnost aktualizace firmwaru je dostupná pro zařízení s verzí firmwaru 17.132.39.30 a novější (vyrobená od března 2026).

Jak přidat detektor Superior MotionCam AM (PhOD) Jeweller do systému

Zařízení může do hubu přidat pouze správce systému nebo instalatér s oprávněním PRO.

Otevřete aplikaci Ajax a vyberte požadovaný hub (pokud spravujete více objektů).
Přejděte na záložku Zařízení a klepněte na Přidat zařízení.

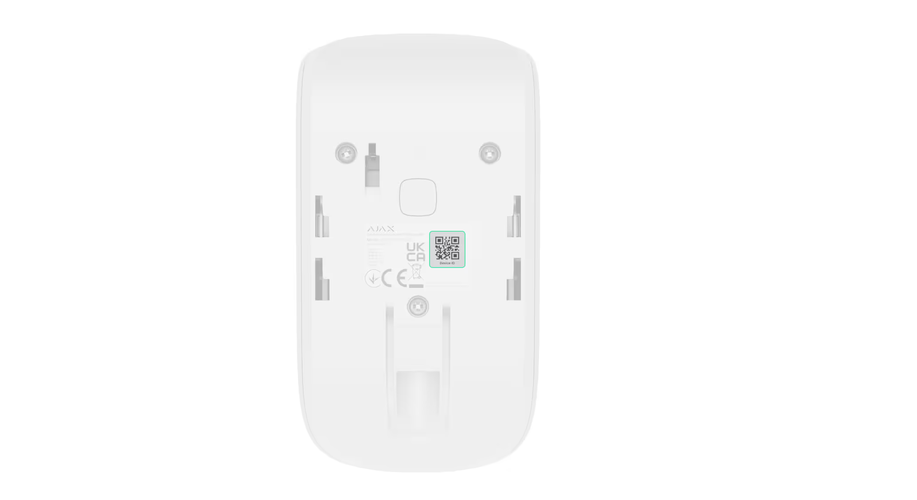

Pojmenujte detektor, naskenujte jeho QR kód (nebo ručně zadejte ID z krytu čidla či krabice) a přiřaďte jej do konkrétní místnosti a skupiny (je-li skupinový režim aktivní).
Potvrďte stisknutím tlačítka Přidat.
Zapněte detektor podržením vypínače po dobu 3 sekund.

Důležité poznámky:

Pro úspěšné spárování musí být detektor v dosahu rádiové sítě hubu na stejném objektu.
Pokud chcete detektor používat přes opakovač ReX 2 Jeweller, musíte jej nejprve napárovat přímo k hubu a teprve poté v nastavení ReX 2 vybrat jeho přesměrování.

Po úspěšném přidání detektoru

Jakmile detektor spárujete, objeví se v seznamu zařízení v aplikaci Ajax. Informace o jeho stavu se v aplikaci obnovují podle nastaveného intervalu komunikace Jeweller (případně Jeweller / Fibra) — ve výchozím nastavení každých 36 sekund.

Pokud se párování nezdaří: Vypněte detektor, počkejte 5 sekund a proces opakujte.
Kapacita hubu: Pokud jste již dosáhli maximálního počtu zařízení podporovaných vaším modelem hubu, systém vás při pokusu o přidání dalšího prvku upozorní chybovým hlášením.

Detekce poruch

Pokud aplikace Ajax zjistí závadu (např. ztrátu spojení Jeweller), upozorní vás na ni číselným počítadlem na ikoně zařízení.

Detailní přehled všech poruch najdete v detailu detektoru (v jeho stavech), kde jsou zasažená pole zvýrazněna červeně.

Kdy k poruše dochází?

Teplota: Hodnota je mimo provozní rozsah (pod –10 °C nebo nad +40 °C).
Kryt: Je otevřený nebo došlo k aktivaci sabotážního kontaktu (tamperu).
Spojení (Jeweller): Detektor ztratil signál s hubem nebo prodlužovačem dosahu.
Spojení (Wings): Přenos snímků/dat do hubu či prodlužovače dosahu selhal.
Baterie: Vybitá nebo slabá baterie v zařizení.

Přehled stavů

V sekci Stavy najdete podrobné informace o zařízení a jeho aktuálních provozních parametrech.

ke stavům detektoru Superior MotionCam AM (PhOD) Jeweller se v aplikaci Ajax dostanete následovně:

Otevřete záložku Zařízení (ikona zařízení).
Ze seznamu vyberte Superior MotionCam AM (PhOD) Jeweller.

Parametr	Význam
🔄 Import dat	Zobrazuje stav přenosu dat do nového hubu: • Selhalo – zařízení se nepodařilo přenést do nového hubu.
⚠️ Poruchy	Klepnutím otevřete přehled poruch zařízení. Pole se zobrazí pouze v případě, že je zjištěna závada.
🆕 Aktualizace firmwaru	Informuje o dostupné nové verzi firmwaru. Klepnutím otevřete pokyny k aktualizaci.
🌡️ Teplota	Aktuální teplota naměřená detektorem. Hodnotu lze použít v automatizačních scénářích.
📶 Síla signálu Jeweller	Úroveň signálu mezi hubem (či prodlužovačem) a detektorem pro přenos poplachů. Doporučená hodnota je 2–3 čárky.
🟢 Připojení přes Jeweller	Stav bezdrátové komunikace přes protokol Jeweller: • Online – detektor je připojen. • Offline – detektor ztratil spojení.
📶 Síla signálu Wings	Úroveň signálu pro kanál Wings (přenos fotografií a aktualizací). Doporučená hodnota je 2–3 čárky.
📸 Připojení přes Wings	Stav komunikace přes kanál Wings: • Online – kanál je aktivní. • Offline – kanál je nedostupný.
⚡ Výkon vysílače	Zobrazuje zvolenou úroveň výkonu vysílače (zobrazí se pouze v režimech Max nebo Útlum během testu signálu).
🔋 Nabití baterie	Stav napájení detektoru: • OK – baterie je v pořádku. • Slabá baterie – po upozornění na vybití funguje detektor ještě cca 2 měsíce.
🛡️ Kryt (Tamper)	Stav tamper kontaktu chránícího zařízení před sabotáží: • Otevřeno – detektor je sejmut z držáku SmartBracket nebo má poškozený kryt. • Zavřeno – detektor je správně namontován (normální stav).
🎯 Citlivost	Nastavená citlivost detektoru pohybu: • Nízká – do prostor s rizikem falešných poplachů. • Normální (výchozí) – pro většinu standardních prostor. • Vysoká – reaguje na jakýkoliv pohyb v zorném poli.
🙈 Antimasking	Stav senzoru proti zakrytí (maskování) detektoru: • Výstraha – detekováno maskování. • Zapnuto – ochrana je aktivní, maskování nedetekováno. • Vypnuto – antimasking je deaktivován.
🎚️ Citlivost antimaskingu	Úroveň citlivosti maskovacího senzoru (Nízká, Normální, Vysoká). Zobrazí se jen při zapnutém antimaskingu.
👁️ Vždy aktivní	Je-li zapnuto, detektor stráží a hlásí pohyb nepřetržitě bez ohledu na to, zda je systém zakódován.
🚫 Trvalá deaktivace	Stav trvalého vyřazení z provozu: • Ne – normální provoz. • Pouze víko – potlačena pouze upozornění na tamper. • Zcela – detektor je úplně vypnut. • Podle počtu alarmů – automatická deaktivace po překročení limitu poplachů.
🔕 Jednorázová deaktivace	Dočasné vypnutí pro jedno období střežení: • Ne – normální provoz. • Zcela – zařízení je pro aktuální cyklus střežení zcela vyřazeno. • Pouze víko – ignorují se pouze sabotážní poplachy tamperu.
📷 Přístup k fotkám na vyžádání	Informuje o oprávnění k pořizování fotografií na vyžádání (podle nastavení soukromí na hubu).
🚨 Reakce na alarm	Nastavený provozní režim detektoru při poplachu: • Okamžitý alarm – okamžitý poplach při detekci. • Vchod/Východ – při narušení odpočítává zpoždění. • Sledovací detektor – přebírá zpoždění ze vstupního detektoru.
⏱️ Zpoždění při vstupu (s)	Čas (5–255 s), který má uživatel po příchodu na odkodování systému před spuštěním poplachu.
⏱️ Zpoždění při odchodu (s)	Čas (5–255 s) pro opuštění prostoru po zakódování systému.
🌙 Zapnutí v nočním režimu	Určuje, zda se detektor aktivuje při přepnutí systému do Nočního režimu.
🌙⏱️ Zpoždění při vstupu (Noční režim)	Odpočet pro odkódování při vstupu do objektu v Nočním režimu.
🌙⏱️ Zpoždění při odchodu (Noční režim)	Odpočet pro opuštění objektu po aktivaci Nočního režimu.
ℹ️ Firmware	Verze nainstalovaného softwaru detektoru.
🆔 ID	Unikátní identifikační číslo detektoru (uvedené i na QR kódu).
🔢 Číslo zařízení	Přiřazené číslo smyčky (zóny) v systému.

Změna nastavení

Postup pro nastavení detektoru Superior MotionCam AM (PhOD) Jeweller v aplikaci Ajax:

Přejděte na záložku Zařízení (ikona zařízení).
Ze seznamu vyberte Superior MotionCam AM (PhOD) Jeweller.
Klepnutím na ikonu ozubeného kola ⚙️ otevřete Nastavení.
Upravte požadované parametry.
Stisknutím tlačítka Zpět nová nastavení uložte.

Nastavení	Význam
Jméno	Název detektoru zobrazený v aplikaci, SMS a událostech. Kliknutím na pole jej lze změnit (max. 12 znaků v cyrilici nebo 24 v latince).
Místnost	Virtuální místnost, do které je detektor zařazen. Zobrazuje se v oznámeních a SMS zprávách.
Indikace alarmu LED	Při vypnutí nebude LED dioda na detektoru signalizovat poplachy ani aktivaci sabotážního kontaktu.
Citlivost	Úroveň citlivosti pohybového senzoru: • Nízká – do prostor s vyšším rizikem falešných poplachů. • Normální (výchozí) – pro běžné interiéry. • Vysoká – reaguje na jakýkoliv pohyb v zorném poli.
Antimasking	Je-li funkce zapnuta, detektor aktivně zjišťuje pokusy o zakrytí či zamaskování čočky.
Citlivost maskovacího senzoru	Úroveň citlivosti senzoru antimaskingu (Nízká, Normální, Vysoká). Vyšší citlivost zvyšuje dosah detekce maskování.
Pokud je detekováno maskování, pořídit fotografii	Při zapnutí kamera automaticky pořídí snímek, jakmile detekuje pokus o maskování.
Pořídit fotografii, pokud je víko otevřené	Pořídí fotografii při aktivaci sabotážního kontaktu (otevření či sejmutí krytu).
Rozlišení obrazu	Volba rozlišení snímků: 160 × 120, 320 × 240, 640 × 480 (výchozí), nebo 960 × 720 px. Vyšší rozlišení nabízí více detailů, ale prodlužuje přenos.
Fotografie od alarmu	Počet snímků pořizovaných při poplachu (Žádná, 1, Série 2, Série 3; možnosti Série 4 a 5 jsou dostupné pouze pro rozlišení 160×120 a 320×240).
Alarmy s ověřením fotografií	Počet poplachů (1–10 nebo Všechny), které budou doprovázeny fotografiemi. Počítadlo se vynuluje po opětném zakódování. Při zapnuté funkci „Vždy aktivní“ odesílá foto vždy.
Fotografie na vyžádání	Počet snímků pořizovaných na manuální vyžádání uživatele (1, Série 2, Série 3, případně Série 4 a 5 pro nižší rozlišení).
Vždy aktivní	Při aktivaci detektor nepřetržitě stráží a detekuje pohyb bez ohledu na stav zakódování systému.
HDR obrázek	Zapne vysoký dynamický rozsah (HDR) pro lepší detailnost snímků na velmi světlých nebo tmavých místech.
Výstraha se sirénou	Pokud je detekován pohyb: Aktivuje připojené sirény při detekci pohybu. Pokud je detekováno maskování: Aktivuje sirény při pokusu o maskování detektoru.
Scénáře	Umožňuje nastavit automatizační scénáře (např. pořizování fotografií podle plánu nebo při aktivaci jiných zařízení Ajax).
Reakce na alarm	Provozní režim: • Okamžitý alarm – spustí poplach ihned. • Vchod/Východ – odpočítává nastavené zpoždění. • Sledovací detektor – přebírá zpoždění ze vstupního detektoru.
Zpoždění při vstupu (s)	Nastavení odpočtu (5–255 s) pro odblokování systému po vstupu do objektu.
Zpoždění při odjezdu (s)	Nastavení odpočtu (5–255 s) pro opuštění objektu po zakódování.
Zapnutí v nočním režimu	Určuje, zda bude detektor aktivní při zapnutí Nočního režimu.
Zpoždění nočního režimu při vstupu (s)	Časový odpočet (5–255 s) pro odkódování při vstupu v Nočním režimu.
Zpoždění nočního režimu při odchodu (s)	Časový odpočet (5–255 s) pro opuštění objektu po aktivaci Nočního režimu.
Aktualizace firmwaru	Přepne detektor do režimu aktualizace (dostupné pro firmware verze 17.132.39.30 a novější).
Test síly signálu Jeweller	Spustí test kvality rádiového signálu Jeweller pro výběr nejvhodnějšího místa montáže.
Test síly signálu Wings	Spustí test kvality signálu Wings (kanál pro přenos fotografií) k ověření dosahu.
Test detekční zóny	Spustí test pokrytí senzoru pohybu k ověření jeho reakcí v prostoru.
Test útlumu signálu	Simuluje změny v prostředí změnou výkonu vysílače pro ověření stability spojení.
Uživatelská příručka	Otevře oficiální manuál k detektoru přímo v aplikaci Ajax.
Trvalá deaktivace	Trvalé vyřazení zařízení z provozu bez nutnosti odebrání ze systému: • Ne – normální provoz. • Zcela – ignorují se všechny poplachy i scénáře. • Pouze víko – ignorují se pouze sabotážní poplachy (tamper).
Jednorázová deaktivace	Dočasné vyřazení zařízení platné do nejbližšího odkódování systému: • Ne – normální provoz. • Zcela – kompletní ignorování detektoru pro aktuální cyklus střežení. • Pouze víko – ignorování tamperu pro aktuální cyklus střežení.
Smazat zařízení	Odpáruje detektor od hubu, smaže jeho nastavení a odebere jej ze systému.

Kalibrace senzoru antimaskingu

Správná kalibrace maskovacího senzoru je klíčová pro spolehlivou detekci pokusů o zakrytí nebo zablokování zorného pole detektoru.

Kalibrace probíhá automaticky v následujících případech:

Při spárování detektoru se systémem.
Při změně nastavení funkce Antimasking.
Po sejmutí detektoru z držáku SmartBracket a jeho opětovném nasazení.

Pokud se automatická kalibrace nezdaří, systém odešle upozornění uživatelům i na pult centrální ochrany (PCO/CMS) a zobrazí chybový stav v detailu zařízení.

Konfigurace funkce Fotografie na vyžádání

Funkci Fotografie na vyžádání může zapnout a nastavit pouze správce objektu (prostoru) nebo uživatel s přístupovými právy k nastavení soukromí.

Postup nastavení v aplikaci Ajax:

Pokud spravujete více objektů, vyberte požadovaný prostor.
Přejděte na záložku Ovládání (ikona řízení).
Klepnutím na ikonu ozubeného kola ⚙️ otevřete Nastavení prostoru.
Otevřete nabídku Soukromí a zapněte možnost Povolit fotografie na vyžádání.
Zvolte kategorii subjektu: Uživatelé, Instalační technici nebo Společnosti.
Vyberte konkrétního uživatele nebo firmu. Zobrazí se seznam podporovaných kamer, DVR a detektorů v objektu.
Vyberte detektor, ke kterému chcete udělit přístup.
Zapněte možnost Pořizovat a zobrazovat fotografie.
Nastavte, kdy smí uživatel snímky pořizovat: Vždy, nebo Pouze při zakódování.
Stisknutím tlačítka Zpět nastavení uložte.

Pro udílení nebo odebrání práv více uživatelům a zařízením současně můžete využít funkci Hromadná správa přístupu.

Konfigurace funkce Fotografie podle scénáře

Jak funkci povolitFunkci Fotografie podle scénáře může aktivovat pouze správce objektu (prostoru) nebo uživatel s přístupovými právy k nastavení soukromí.

Postup v aplikaci Ajax:

Pokud spravujete více objektů, vyberte požadovaný prostor.
Přejděte na záložku Ovládání (ikona řízení).
Klepnutím na ikonu ozubeného kola ⚙️ otevřete Nastavení prostoru.
Otevřete nabídku Soukromí a zapněte možnost Povolit fotografie podle scénářů.
Stisknutím tlačítka Zpět nová nastavení uložte.

Konfigurace funkce Fotografie podle plánu

Vytvořit a nastavit plánovaný scénář může pouze správce objektu (prostoru) nebo instalatér (PRO) s právy ke konfiguraci systému.

Postup v aplikaci Ajax:

Otevřete aplikaci Ajax a vyberte požadovaný prostor (pokud jich spravujete více nebo používáte aplikaci Ajax PRO).
Přejděte do sekce Zařízení a vyberte detektor s podporou fotoověření.
Klepnutím na ikonu ozubeného kola ⚙️ otevřete Nastavení detektoru.
Ze seznamu vyberte nabídku Scénáře.
Zvolte typ scénáře Podle plánu.
Nastavte následující parametry:

Název scénáře – libovolné pojmenování
Akce zařízení – ve výchozím stavu Pořídit fotografii (počet snímků odpovídá nastavení pro Fotografie na vyžádání).
Čas spuštění – zvolte přesný čas (v 12h či 24h formátu dle nastavení zařízení).
Opakování – vyberte dny v týdnu, kdy se má akce provádět.
Kdy může detektor pořizovat fotografie – zvolte možnost Vždy, nebo Pouze při zakódování (ve výchozím stavu pořizuje detektor snímky podle plánu pouze v zapnutém režimu střežení).

Poznámka: Podmínku, kdy smí detektor snímky pořizovat, může nastavit výhradně správce prostoru.

7. Klepněte na Uložit. Nový scénář se ihned zobrazí v seznamu scénářů daného zařízení.

LED Indikace

LED indikátor detektoru Superior MotionCam AM (PhOD) Jeweller se rozsvěcuje červeně nebo zeleně podle jeho aktuálního stavu.

Indikace po stisknutí tlačítka napájení

Indikace	Událost
🟢 Svítí zeleně	Zapnutí detektoru.
🔴 Rozsvítí se červeně a poté 3× blikne	Vypnutí detektoru.

Indikace zapnutého detektoru

Indikace	Událost	Poznámka
Rozsvítí se zeleně po dobu 1 s	Detekován poplach (pohyb / sabotáž / maskování).	Pohybový senzor reaguje na pohyb maximálně jednou za 7 sekund.
Rozsvítí se zeleně po dobu 1 s	Pořizování fotografií na vyžádání nebo dle scénáře.	Indikátor se rozsvítí i v případě, že je LED signalizace v nastavení detektoru vypnutá.
Rozsvítí se zeleně po dobu několika sekund	Přidávání detektoru k hubu.	Probíhá párování zařízení.
Svítí červeně a po první aktivaci bliká	HW chyba (porucha hardwaru).	Detektor vyžaduje servis, kontaktujte technickou podporu.
Při poplachu se pomalu rozsvítí zeleně a zhasne	Baterie detektoru jsou téměř vybité.	Je nutné co nejdříve vyměnit baterie (postup naleznete v návodu).
Rychle bliká zeleně	Baterie jsou zcela vybité.	Detektor přestává detekovat pohyb a neodesílá poplachy na hub. Baterie je nutné ihned vyměnit.
Bliká zeleně po dobu 5 až 20 s	Probíhá kalibrace antimaskingu (ochrana proti zakrytí).	Po změně citlivosti bliká 5 s. Po zapnutí a nasazení na držák SmartBracket probíhá kalibrace a bliká 15 s. Při kombinaci obou akcí bliká 20 s.
Rozsvítí se červeně na 1 s každých 12 s	Chyba kalibrace maskovacího senzoru.	Sejměte detektor z panelu SmartBracket a znovu jej nasaďte. Ujistěte se, že v zorném poli nejsou žádné překážky a s detektorem se nepohybuje.
Dvakrát zeleně zabliká každé 3 s	Stahování nové verze firmwaru.	Probíhá stahování aktualizačního balíčku do zařízení.
Rychle zeleně bliká (2× za sekundu)	Probíhá aktualizace firmwaru.	Signalizace trvá po celou dobu instalace nového firmwaru.

Testování funkčnosti

Bezpečnostní systém Ajax nabízí několik testů pro ověření správného umístění detektoru.

Testy u zařízení Superior MotionCam AM (PhOD) Jeweller nespouštějí okamžitě – startují v závislosti na intervalu dotazování hubu (standardně každých 36 sekund). Interval lze upravit v nastavení hubu v sekci Jeweller.

Postup spuštění testu v aplikaci Ajax:

Vyberte požadovaný prostor.
Přejděte na záložku Zařízení.
Ze seznamu vyberte Superior MotionCam AM (PhOD) Jeweller.
Otevřete Nastavení (ikona ⚙️).
Vyberte požadovaný test:

Test síly signálu Jeweller
Test síly signálu Wings
Test detekční zóny
Test útlumu signálu

6. Spusťte test.

Umístění detektoru

Detektor je určen výhradně pro použití v interiéru.

Při volbě místa instalace detektoru Superior MotionCam AM (PhOD) Jeweller zohledněte tyto faktory:

Detekční zónu pohybu a zorné úhly kamery i maskovacího senzoru (včetně překážek před nimi).
Intenzitu signálu Jeweller a Wings a vzdálenost od hubu.
Fyzické překážky v cestě rádiového signálu (stěny, stropy, rozměrné předměty).

Návrh a montáž bezpečnostního systému doporučujeme svěřit odborníkům. Seznam autorizovaných partnerů najdete na našich stránkách.

Síla signálu

Kvalita signálu protokolu Jeweller i Wings se vyhodnocuje podle počtu ztracených či poškozených datových balíčků. Stav signálu na záložce Zařízení udává ikona:

3 čárky – vynikající signál.
2 čárky – dobrý signál.
1 čárka – slabý signál (stabilní provoz není zaručen).
Přeškrtnutá ikona – bez signálu.

Před finální montáží vždy zkontrolujte intenzitu signálu. Při síle 0 nebo 1 čárky nelze garantovat spolehlivou funkčnost. Často pomůže přemístění detektoru i o pouhých 20 cm. Pokud signál zůstává slabý, použijte prodlužovač dosahu ReX 2 Jeweller.

Upozornění: Detektor Superior MotionCam AM (PhOD) Jeweller není kompatibilní s prví generací prodlužovače ReX Jeweller.

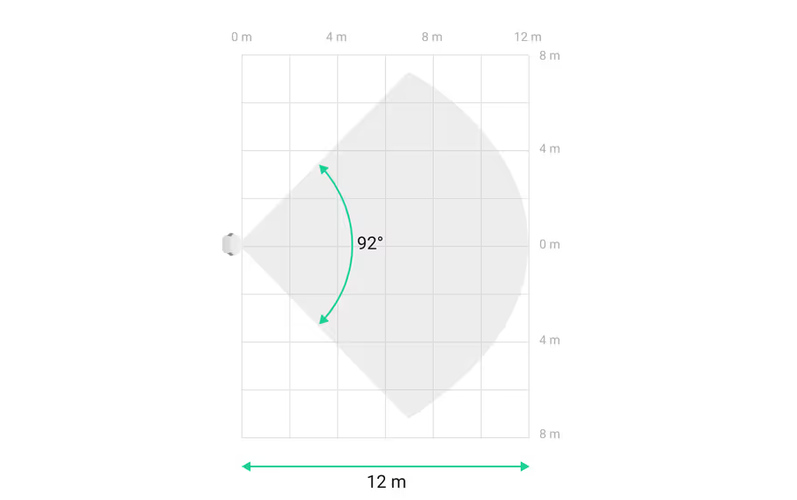

Detekční zóna

Při výběru místa instalace zohledněte orientaci čočky, zorné úhly detektoru i kamery a případné překážky v zorném poli. Pro maximální účinnost by měla předpokládaná trasa narušitele vedla kolmo na osu čočky detektoru. Ujistěte se, že výhledu nebrání nábytek, pokojové rostliny, vázy ani dekorativní či skleněné předměty.

Během montáže spusťte Test detekční zóny, abyste ověřili správnou funkčnost a přesně vymezili oblast, ve které detektor zachycuje pohyb.

pro kontrolu pokrytí požadovaného prostoru doporučujeme přímo z místa instalace pořídit několik zkušebních fotografií pomocí detektoru Superior MotionCam AM (PhOD) Jeweller.

Kde detektor neinstalovat

* Ve venkovním prostředí – hrozí riziko falešných poplachů a poškození zařízení.

* Místa s přímým slunečním svitem na čočku – může vyvolat falešné poplachy.

* Oproti zdrojům rychlých změn teplot (např. elektrická či plynová topidla).

* Naproti pohybujícím se objektům s teplotou blízkou lidskému tělu (např. kymácející se závěsy nad radiátorem).

* V místech s intenzivním prouděním vzduchu (v blízkosti ventilátorů, otevřených oken či dveří).

* Bližší než 1 metr od protilehlých předmětů – dochází ke snížení citlivosti systému antimaskingu.

* V těsné blízkosti stěn nebo jiných objektů v detekční zóně – může způsobit chybu kalibrace a snížit citlivost antimaskingu.

* Za překážky blokující výhled (např. za sloupy nebo vysoké květiny).

* Za skleněné konstrukce – detektor nedokáže detekovat pohyb přes sklo.

* Do prostor s teplotou nebo vlhkostí mimo provozní limity – hrozí poškození detektoru.

Instalace detektoru

Příprava držáku: Sejměte montážní panel SmartBracket z detektoru posunutím směrem dolů.

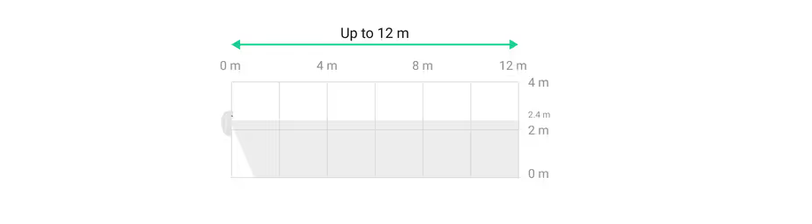

Dočasné upevnění: Připevněte panel SmartBracket na svislou stěnu nebo do rohu dočasně pomocí oboustranné lepicí pásky. Doporučená výška instalace je 2,4 m.

Upozornění: Oboustranná lepicí páska slouží pouze k dočasnému upevnění. Zařízení se může odlepit a při odlepení z pásky se neaktivuje sabotážní kontakt (tamper).

3. Ověření signálu: Spusťte Test síly signálu Jeweller a Wings. Doporučená úroveň je 2 až 3 čárky. Při nízkém signálu (1 čárka) nelze zaručit stabilní provoz. Zkuste detektor přemístit (často stačí posun o 20 cm) nebo použijte prodlužovač dosahu ReX 2 Jeweller.

4. Test detekční zóny: Spusťte test a projděte se po místnosti. Sledujte LED indikátor a ověřte pokrytí (maximální dosah je 12 m). Pokud detektor nereaguje na pohyb v 5 z 5 pokusů, zvolte jiné místo montáže.

5. Kontrola zorného pole: Pořiďte několik zkušebních fotografií a ověřte, zda kamera správně zabírá požadovaný prostor a zda výhledu nebrání žádné překážky.

6. Trvalá montáž: Vyvrtejte otvory v připravených místech panelu SmartBracket. Připevněte jej pevně pomocí dodaných šroubů ve všech upevňovacích bodech (včetně perforované části určené pro tamper). Pokud použijte jiný spojovací materiál, dbejte na to, aby panel nedeformoval.

7. Nasazení zařízení: Nasadte detektor zpět na namontovaný panel SmartBracket.

Údržba

Pravidelná kontrola: Funkčnost detektoru kontrolujte přibližně jednou za 3 měsíce.
Čištění: Kryt pravidelně zbavujte prachu, pavučin a jiných nečistot pomocí měkkého a suchého hadříku.
Zakázané prostředky: K čištění nikdy nepoužívejte čistidla s obsahem alkoholu, acetonu, benzínu nebo jiných agresivních rozpouštědel.
Péče o optiku: Čočku a objektiv kamery otírejte se zvýšenou opatrností. Poškrábání může snížit citlivost senzoru nebo zhoršit kvalitu fotografií.
Životnost baterií: Detektor funguje na předinstalované baterie až 4 roky (při vypnuté funkci Fotografie na vyžádání), resp. až 3 roky (při zapnuté funkci Fotografie na vyžádání). Systém na potřebu výměny baterií s předstihem upozorní v aplikaci a LED dioda při poplachu pomalu zeleně se rozsvítí a zhasne.

Obsah balení

Superior MotionCam AM (PhOD) Jeweller
Montážní panel SmartBracket
Instalační sada
Stručný průvodce

Bezpečnostní třída 2 (Grade 2)

Předchozí článek Další článek
