Uživatelský manuál Transmitter
Updated March 22, 2021
Transmitter je modul pro připojení detektorů výrobců systémů třetích stran k
zabezpečovacímu systému Ajax. Vysílá poplachy a varuje před aktivací
sabotážního kontaktu Tamper externího detektoru a je vybaven vlastním
akcelerometrem, který jej chrání před demontáží. Pracuje na bateriích a může
napájet připojený detektor.
Transmitter pracuje v rámci zabezpečovacího systému Ajax připojením k Hubu
přes chráněný protokol Jeweller . Záměrem není použití zařízení v systémech
výrobců třetích stran.
Není kompatibilní s uartBridge a ocBridge Plus
Komunikační dosah může být až 1600 metrů za předpokladu, že neexistují
žádné překážky.
Pracovní postup
Transmitter je navržen pro připojení kabelových senzorů a zařízení třetích stran
k bezpečnostnímu systému Ajax. Integrovaný modul přijímá informace o
poplaších a aktivaci sabotážních kontaktů na neoprávněnou manipulaci
prostřednictvím vodičů připojených ke svorkám.
Transmitter lze použít k připojení tísňových tlačítek, tlačítek pro přivolání
lékařské pomoci, vnitřních a venkovních detektorů pohybu, jakož i detektorů
otevření, vibrací, rozbití, požáru, úniku plynu, úniku vody a dalších drátových
detektorů.a události připojeného zařízení i kódy událostí přenášené na poplachové
přijímací centrum bezpečnostní společnosti (PPC) závisí na vybraném typu.
K dispozici je celkem 5 typů zařízení:
Samostatný pár svorek zajišťuje napájení externího detektoru z baterií modulu s
3,3 V.
Připojení k Hubu
Před připojením zařízení:
1. Postupujte podle instrukcí a doporučení uvedených v manuálech k
zařízením Ajax, nainstalujte Aplikaci Ajax do Vašeho mobilního zařízení.
Vytvořte si uživatelský účet (pokud nemáte) nebo se přihlaste, přidejte k
účtu Hub a vytvořte v systému alespoň jednu místnost.
2. Jdi do aplikace Ajax.
3. Zapněte Hub a zkontrolujte připojení k internetu (pomocí ethernetového
kabelu nebo sítě GSM).
4. Zkontrolujte v mobilní aplikaci, že neprobíhá aktualizace jeho operačního
systému a že je systém odstřežen.
Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému
Jak připojit Transmitter Hubu:
1. V mobilní aplikaci Ajax vyberte na záložce Zařízení možnost Přidat
zařízení.
2. Pojmenujte zařízení, načtěte nebo ručně vyplňte QR kód zařízení (štítek s
kódem je umístěný v zadní části zařízení nebo uvnitř obalu) a vyberte
místnost.
3. Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočítávání.

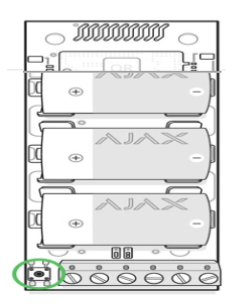

4. Zapněte zařízení (stisknutím tlačítka zapnutí/vypnutí na 3 vteřiny).
Během připojení a provozu je nutné, aby byl Transmitter umístěn v dosahu
rádiového signálu komunikačního protokolu Jeweller.
Požadavek na připojení Transmitteru k Hubu je po zapnutí zařízení přenášen po
omezenou dobu.
Pokud připojení k Ajax Hubu selhalo, Transmitter se po 6 vteřinách vypne.
Potom můžete pokus o připojení opakovat.

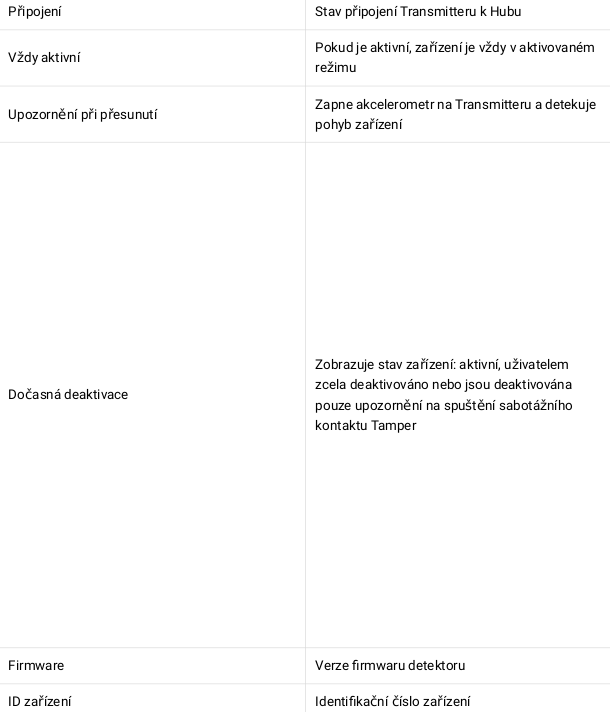

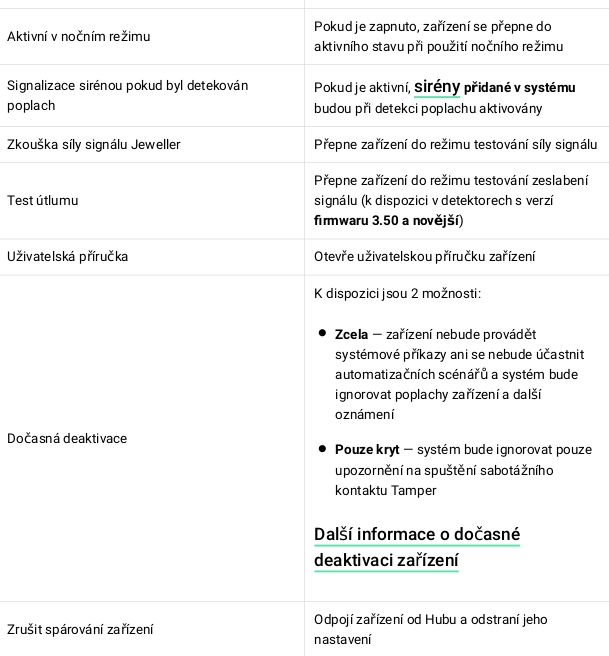

Transmitter se po úspěšném spárování s Hubem zobrazí v mobilní aplikaci Ajax
Systems v záložce Zařízení. Aktualizace stavových informací zařízení je závislá
na nastavení rádiového protokolu Jeweller, přičemž výchozí hodnota nastavení
je 36 vteřin.
