MotionCam je bezdrátový detektor pohybu s foto verifikací poplachu. Z předinstalovaných baterií je schopen provozu až po dobu 3 let, detekuje pohyb až na vzdálenost 12 metrů, ignoruje pohyb zvířat, avšak na pohyb osoby reaguje okamžitě. MotionCam komunikuje s Hubem v rámci zabezpečovacího systému BEDO Ajax prostřednictvím dvou zabezpečených radiových protokolů. Pro přenos zpráv o poplachu a dalších událostech je využíván protokol Jeweller a pro přenos snímků protokol Wings. Dosah komunikace je až 1 700 metrů bez překážek.
!!! Detektor je kompatibilní pouze s Hub 2. Připojení k Hubu, Hubu Plus, rozšiřovači rádiového signálu ReX či integračním modulům ocBridge Plus a uartBridge není podporováno! !!!
Nastavení detektoru probíhá prostřednictvím mobilní aplikace pro iOS nebo pro Android. Na veškeré události uživatele upozorní push notifikace, SMS zpráva nebo volání v závislosti na nastavení.
Zabezpečovací systém Ajax může být použit pro nezávislé monitorování místa a lze jej připojit k poplachovému přijímacímu centru (PPC) bezpečnostní společnosti.
Koupit detektor pohybu MotionCam s funkcí foto verifikace poplachu

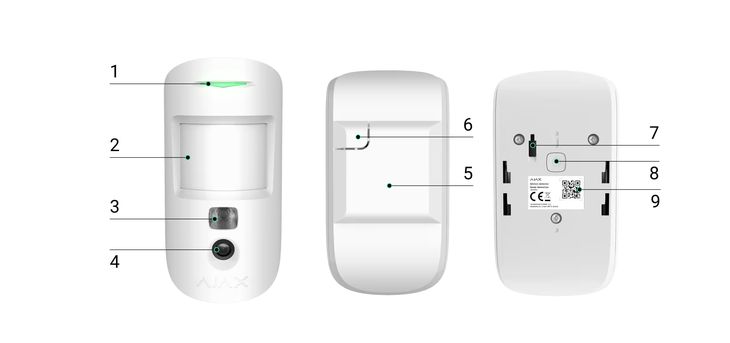

Funkční prvky

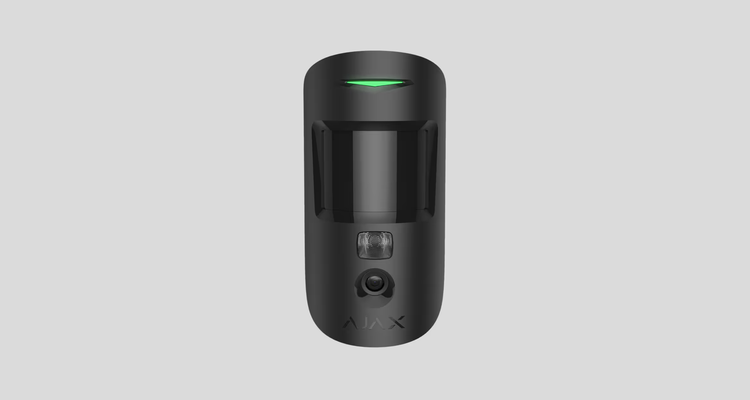

- LED indikátor
- Optika detektoru pohybu
- Infračervený přísvit pro focení ve tmě
- Kamera
- Držák SmartBracket (pro sundání zatlačte směrem dolů; perforovaná část je nezbytná pro aktivaci sabotážního kontaktu při pokusu odtrhnout detektor z povrchu)
- Sabotážní kontakt (Tamper)
- Tlačítko pro zapnutí / vypnutí
- QR kód
Princip fungování
Termální PIR senzor detektor MotionCam detekuje vniknutí do střeženého prostoru pomocí identifikace pohybujících se objektů s teplotou blízkou teplotě lidského těla. Funkce teplotní kompenzace zajišťuje, aby byl detektor efektivní uvnitř budovy s teplotou v rozmezí od 0°C do +40°C. Pokud je MotionCam umístěn a správně nastaven, ignoruje pohyb domácích zvířat.
Je-li zabezpečovací systém aktivní, po detekci pohybu detektor okamžitě odesílá poplachový signál do Hubu. Hub aktivuje připojené sirény a vyrozumí uživatele a poplachové přijímací centrum (je-li k němu připojen). MotionCam používá pro přenos poplachových zpráv a dalších událostí do Hubu radiový protokol Jeweller.
Vestavěná kamera detektoru MotionCam je schopna při detekci pohybu pořídit 1 až 5 snímků s rozlišením 320×240 pixelů a až 3 snímky s rozlišením 640×480 pixelů. Sekvence fotografií je zobrazena v aplikaci jako animace, takže uživatel je schopen vyhodnotit vývoj události v čase. MotionCam používá pro přenos snímků do Hubu radiový protokol Wings.
Detektor je vybaven infračerveným přísvitem pro focení ve tmě, které se aktivuje pouze v případě poplachu.
Čas doručení snímku do aplikace Ajax je závislá na jeho rozlišení. Tabulka níže obsahuje časy doručení snímku dle jejich rozlišení při síle signálu v rozmezí 2-3 pruhů na indikátoru.
| Rozlišení snímků | Čas doručení snímku |
| 160 × 120 | Až 7 s |
| 320 × 240 | Až 9 s |
| 640 × 480 | Až 20 s |
Přenos poplachové zprávy je současně realizován do 0.15 s.
Připojení detektoru k hubu
Před zahájením připojení detektoru:
- Spusťte hub a zkontrolujte internetové připojení (prostřednictvím Ethernet rozhrní a/nebo GSM sítě).
- Nainstalujte aplikaci BEDO Ajax do Vašeho smartphonu. Vytvořte si účet, spárujte ho s Hubem a vytvořte alespoň jednu místnost.
- Pomocí aplikace Ajax se ujistěte, že je hub deaktivován a není právě aktualizován.
!!! Pouze uživatelé s administrátorskými právy mohou přidávat zařízení do systému.!!!
Pro připojení detektoru:
- Stiskněte tlačítko Přidat zařízení v aplikaci Ajax.
- Pojmenujte zařízení, načtěte QR kód (umístěný v zadní části nebo na obalu zařízení) nebo jej zadejte ručně, vyberte místnost a skupinu (pokud je aktivován skupinový mód).
- Stiskněte tlačítko Přidat, čímž dojde ke spuštění odpočtu.
- Stiskněte a přidržte tlačítko pro zapnutí / vypnutí na zařízení po dobu 3 vteřin. Berte prosím na vědomí, že žádost o připojení k Hubu je odesílána po krátkou dobu po zapnutí zařízení.
!!!Pro detekci a přidání zařízení se musí detektor nacházet v dosahu rádiové komunikace s Hubem (v rámci daného objektu).!!!
Pokud selže přidání k Hubu, MotionCam se automaticky vypne do 6 vteřin po aktivaci. Pro opakování procesu nemusíte zařízení deaktivovat.
Pokud byl již MotionCam přidán k jinému Hubu, vypněte jej a postupujte podle standardního postupu přidání.
Detektor připojený k Hubu se zobrazí v seznamu zařízení v aplikaci. Aktualizace stavů v seznamu závisí na intervalu dotazování specifikovaném v menu nastavení Hubu (výchozí hodnota je 36 vteřin).
Stavy
Stavy MotionCam je možné sledovat v menu zařízení.
| Parametr | Hodnota |
| Teplota | Teplota detektoru. Měřena na procesoru |
| Síla signálu Jeweller | Síla signálu mezi Hubem a detektorem pro přenos poplachových zpráv |
| Stav baterie | Stav nabití baterie detektoru zobrazen v krocích po 25% |
| Zadní kryt | Stav sabotážního kontaktu Tamper, který reaguje na otevření nebo poškození krytu detektoru |
| Zpoždění při vstupu [s] | Časová prodleva při vstupu |
| Zpoždění při odchodu [s] | Časová prodleva při výstupu |
| Připojení | Stav připojení mezi Hubem a detektorem |
| Síla signálu Wings | Síla signálu mezi Hubem a detektorem pro přenos snímků |
| Kamera | Stav připojení mezi Hubem a kamerou detektoru |
| Citlivost | Úroveň citlivosti detektoru pohybu |
| Vždy aktivní | Je-li povoleno, detektor je vždy aktivní |
| Firmware | Verze firmware detektoru |
| ID | ID zařízení |
Nastavení
Parametry zařízení je možné upravit v menu nastavení:
| Nastavení | Hodnota |
| První pole |
Název zařízení (je možné změnit) |
| Místnost |
Volba virtuální místnosti, ke které je zařízení přiřazeno |
| Citlivost |
Citlivost detekce pohybu detektorem MotionCam ve 3 úrovních:Vysoká — pro prostory s minimem potenciálních příčin falešných poplachů; v tomto režimu je pohyb detekován okamžitěStřední — pro prostory s potenciálními příčinami falešných poplachů, jako jsou klimatizace, topidla, otevřená okna apodNízká — pro prostory s vysokým počtem potencionálních příčin falešných poplachů; v tomto režimu detektor ignoruje pohyb zvířat s hmotností do 20 kg a výškou do 50 cm |
| Vždy aktivní |
Je-li povoleno, detektor v tomto režimu vždy detekuje pohyb. Režim použijte v případě, je-li potřeba prostor střežit 24/7. Nezávisle na aktuálním stavu systému budete vyrozuměni o každém detekovaném pohybu. |
| Rozlišení snímku |
MotionCam pořizuje snímky v následujících rozlišeních:160 × 120320 × 240640 × 480Čím vyšší rozlišení, tím je snímek detailnější, avšak jeho přenos do Hubu trvá delší dobu |
| Odeslat snímek v případě poplachu |
Po detekci pohybu detektor odešle 1 až 5 snímků.Je-li Zakázáno, detektor po detekci pohybu neaktivuje kameru. |
| Poplachy s foto verifikací |
MotionCam může pořídít snímek při každé detekci pohybu nebo pouze během prvních 1 až 10 detekcí. Jakmile je zabezpečovací systém deaktivován, limit se resetuje |
| Zpoždění při vstupu [s] |
Nastavení zpoždění při vstupu (zpoždění aktivace poplachu) je čas, během kterého je nutné deaktivovat systém po vstupu do místnosti |
| Zpoždění při odchodu [s] |
Nastavení zpoždění při odchodu (zpoždění deaktivace poplachu) je čas, během kterého je nutné opustit místnost po aktivaci systému |
| Zpoždění v Nočním režimu |
Aktivace zpoždění v Nočním režimu |
| Částečné aktivování |
Je-li povoleno, detektor je aktivován po aktivaci Nočního režimu |
| Signalizace sirénou pokud je detekován pohyb |
Je-li aktivní, HomeSiren a StreetSiren signalizují poplach po detekci pohybu |
| Test síly signálu Jeweller |
Přepnutí detektoru do režimu testování síly signálu protokolu Jeweller. Test prověří kvalitu signálu mezi Hubem a detektorem a umožní určit jeho optimální umístění |
| Test síly signálu Wings |
Přepnutí detektoru do režimu testování síly signálu protokolu Wings. Test prověří kvalitu signálu mezi Hubem a detektorem a umožní určit jeho optimální umístění |
| Test zóny detekce |
Přepnutí detektoru do režimu testování detekční zóny. Test prověří, jak detektor reaguje na pohyb a umožní tak určit jeho optimální umístění |
| Test útlumu |
Přepnutí detektoru do režimu testování útlumu |
| Uživatelská příručka |
Otevře uživatelskou příručku detektoru |
| Zrušit spárování zařízení |
Zruší spárování detektoru s Hubem a vymaže jeho nastavení |
Foto verifikace v aplikacích Ajax

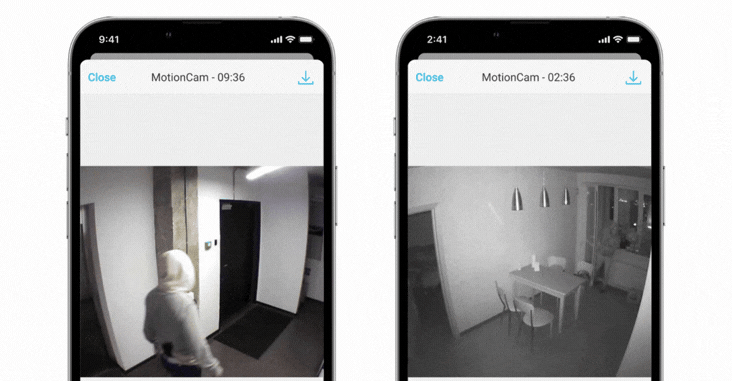

Je-li povolena volba Odeslat snímek v případě poplachu v menu nastavení detektoru MotionCam, v aplikacích Ajax budou k poplachům přiřazeny snímky nebo animace.

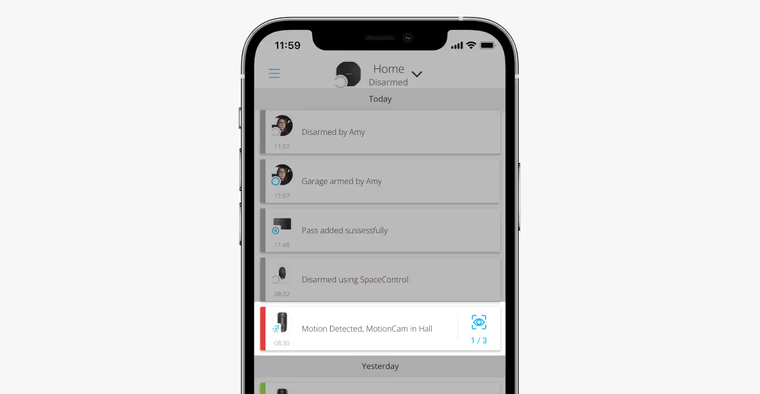

Pro zobrazení přijatých snímků, klikněte na událost ve výpisu notifikací.
Pro uložení snímku stiskněte příslušné tlačítko.

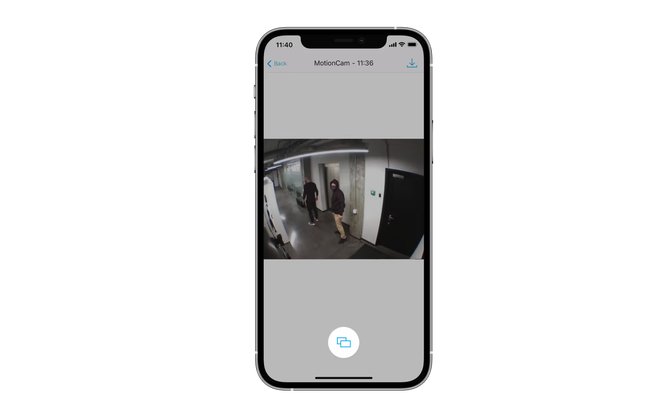

Sekvence fotografií je v aplikaci zobrazena jako animace, takže uživatel je podle ní schopen vyhodnotit vývoj události v čase.
Snímky ze sekvence je možné jednotlivě ukládat. Sekvence snímků může být uložena jako MP4 video.
Indikace
V závislosti na stavu detektoru LED indikátor svítí červeně nebo zeleně.
Indikace po stisknutí tlačítka napájení
| Událost | Indikace |
| Zapnutí | Během aktivace detektoru svítí zeleně |
| Vypnutí | Svítí červeně a poté 3x blikne |
Indikace aktivovaného detektoru
| Událost | Indikace |
| Připojení detektoru k hubu | Rozsvítí se zeleně po dobu několika vteřin |
| Hardwarová chyba | Bliká červeně |
| Poplach / aktivace sabotážního kontaktu | Rozsvítí se zeleně na dobu 1 vteřiny |
| Nutná výměna baterie | Při poplachu se zeleně rozsvěcuje / zhasíná |
Testování funkčnosti
Zabezpečovací systém Ajax umožňuje provádět testování připojených zařízení pro ověření funkčnosti.
Ke spuštění testu nedochází okamžitě, ale během 36 vteřin (tovární nastavení). Prodleva spuštění testu je závislá na nastaveném intervalu dotazování (viz sekce Protokol Jeweller v menu nastavení Hubu).
Testy jsou dostupné v menu nastavení
- Test síly signálu Jeweller
- Test síly signálu Wings
- Test zóny detekce
- Test útlumu
Pokud je detekováno rušení nebo je síla signálu příliš nízká pro přenos snímků, uživatel obdrží push notifikaci “Vysoká úroveň rušení kmitočtů protokolu Wings”.
Umístění detektoru
Velikost zabezpečeného prostoru a s tím související efektivita zabezpečovacího systému závisí na umístění detektoru. Umístění detektoru MotionCam je závislé na vzdálenosti od Hubu a přítomnosti překážek mezi nimi, které omezují přenos rádiového signálu: stěny, příčky, stropy a velké objekty ve střeženém prostoru.
Při výběru místa instalace zohledněte orientaci optiky a detekční charakteristiku detektoru, zorné pole kamery a přítomnost překážek. Doporučuje se orientovat optiku detektoru kolmo k předpokládanému směru pohybu narušitele. Ujistěte se, že nábytek, pokojové rostliny, vázy, dekorace a skleněné předměty nezasahují do zorného pole detektoru.
Horizontální a vertikální detekční úhly detektoru
Berte na vědomí, že detektor není schopen detekovat pohyb za sklem. Proto jej neinstalujte na místa, kde se v zorném poli detektoru nachází skleněné předměty. Například v místech, kde by otevřené okno mohlo zasahovat do zorného pole detektoru.
!!! Nezapomeňte v místě instalace zkontrolovat sílu signálu. Pokud je síla signálu nízká (1 indikační pruh), není zaručen stabilní provoz zabezpečovacího systému!!!
Pokud má detektor nízkou sílu signálu, podnikněte cokoliv, co je možné, pro zlepšení kvality komunikace! Pokuste se minimálně zařízení přemístit – i přemístění o 20 cm může výrazně zlešit kvalitu příjmu.
Instalace detektoru
!!! Před instalací detektoru se ujistěte, že jste vybrali optimální umístění a zda odpovídá pokynům v této příručce.!!!

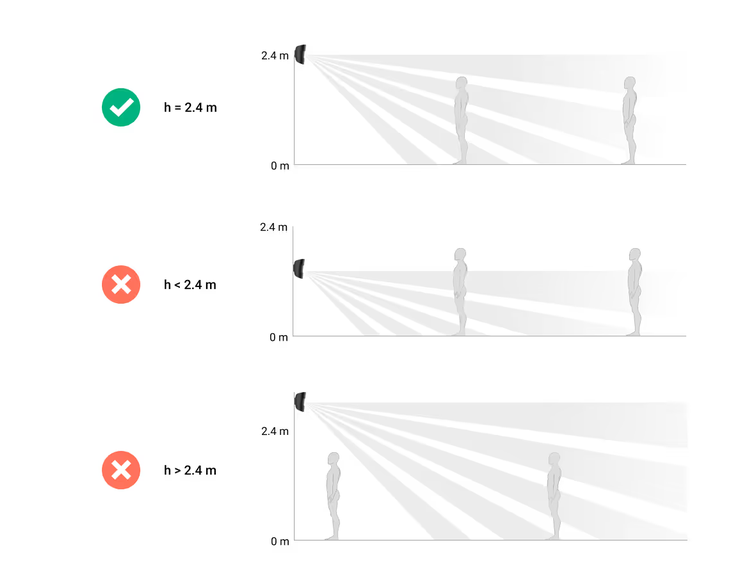

Doporučená instalační výška je 2.4 metru. Pokud není detektor nainstalován v doporučené výšce, zmenší se oblast detekce pohybu a naruší se funkce ignorování pohybu zvířat.
Pomocí držáku SmartBracket upevněte detektor MotionCam na svislou plochu nebo do rohu. Držák SmartBracket má speciální prolisy pro upevnění pomocí přiložených vrutů.
Instalace detektoru:

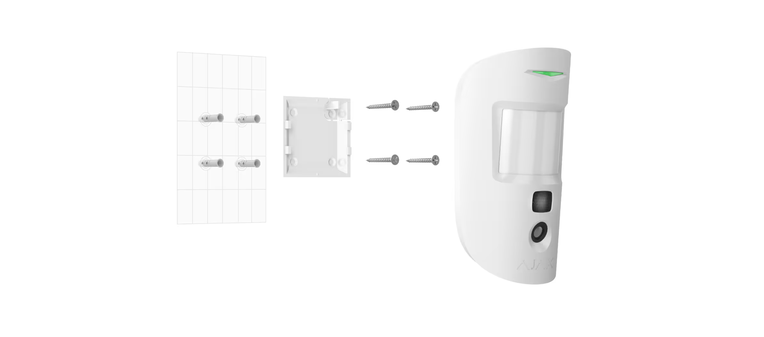

1.Připevněte držák SmartBracket k povrchu pomocí přiloženého spojovacího materiálu minimálně ve 2 bodech. Aby reagoval sabotážní kontakt Tamper na pokus o demontáž detektoru, zajistěte perforovaný roh držáku SmartBracket:
!!! Oboustranná lepicí páska by měla být použita pouze pro dočasné upevnění detektoru. Páska časem vysychá, což může mít za následek pád detektoru a aktivaci zabezpečovacího systému. Zařízení může po nárazu navíc selhat. !!!
2. Upevněte detektor do držáku. Jakmile je detektor v držáku zajištěn, LED indikátor bude signalizovat, že byl sabotážní kontakt Tamper aktivován.
Pokud není po upevnění detektoru do držáku SmartBracket sabotážní kontakt aktivován, zkontrolujte v aplikaci Ajax jeho stav a poté prověřte držák.
Neinstalujte detektor:
- venku;
- naproti oken, aby nedošlo k oslnění optiky detektoru přímým slunečním svitem;
- naproti objektů s rychle se měnící teplotou (např. naproti elektrických či plynových topidel);
- naproti pohybujících se objektů s teplotou blízkou teplotě lidského těla (např. naproti pohybujících se závěsů nad radiátory);
- na místech s rychlou cirkulací vzduchu (větráky, otevřená okna a dveře);
- vedle kovových předmětů nebo zrcadel způsobujících útlum rádiového signálu;
- uvnitř jakéhokoliv prostoru s teplotou a vlhkostí mimo povolené limity;
- ve vzdálenosti do 1 metru od Hubu.
Údržba
Pravidelně kontrolujte funkčnost detektoru. Zbavujte vnější části krytu prachu, pavučin a dalších nečistot. Pro čištění používejte měkký suchý hadřík.
Pro čištění detektoru nepoužívejte látky obsahující alkohol, aceton, benzín a jiná aktivní rozpouštědla.
Optiku detektoru čistěte opatrně – jakékoliv škrábance mohou ovlivnit citlivost detektoru.
Baterie v detektoru zajišťuje až 3 roky autonomního provozu. Když je baterie vybitá, zabezpečovací systém odešle upozornění a LED dioda detektoru se bude pomalu rozsvicovat a zhasínat, pokud detektor identifikuje pohyb nebo je aktivován sabotážní kontakt (Tamper).
Technická specifikace
| Detekční element | PIR senzor |
| Dosah detekce pohybu | Až 12 m |
| Detekční úhel (H/V) | 88.5°/80° |
| Rozlišení snímku | Až 640 × 480 pixelů |
| Počet snímků zachycených při poplachu | Až 5 snímků / poplach |
| Infračervený přísvit pro focení v noci | Ano |

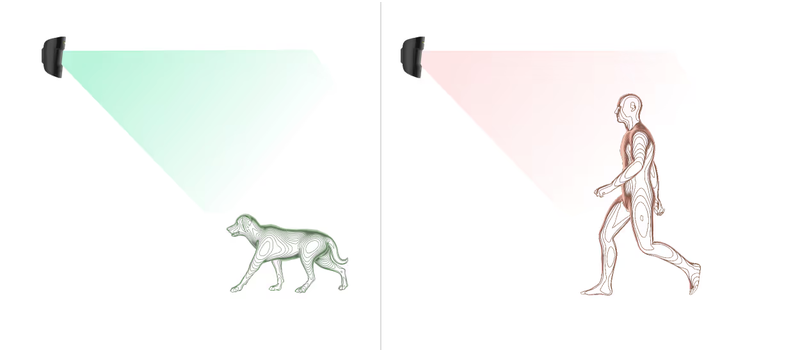

| Funkce ignorování pohybu zvířat | Ano, do hmotnosti až 20 kg a výšky až 50 cm |
| Sabotážní kontakt (Tamper) | Ano |
| Provozní kmitočtové pásmo | 868.0 – 868.6 MHz or 868.7 – 869.2 MHz, v závislosti na oblasti prodeje |
| RF výstupní výkon | Až 20 mW |
| Modulace rádiového signálu | GFSK |
| Dosah rádiové komunikace | Až do 1,700 m (bez překážek) |
| Napájení | 2x CR123A baterie, 3 V |
| Životnost baterie | Až 3 roky |
| Rozsah provozní teploty | Od 0°C do +40°C |
| Provozní vlhkost | Až do 75% |
| Rozměry | 135 × 70 × 60 mm |
| Hmotnost | 167 g |
Balení obsahuje
- MotionCam
- Držák SmartBracket
- 2x CR123A baterie (předinstalované)
- Montážní sada
- Uživatelská příručka
Záruka
Záruční lhůta pro všechny produkty společnosti AJAX SYSTEMS MANUFACTURING LIMITED LIABILITY COMPANY činí 2 roky od zakoupení a nevztahuje se na z výroby vložené baterie.
Pokud vaše zařízení nefunguje správně, kontaktujte nejdříve naše servisní středisko. Polovinu technických problémů dokážeme vyřešit na dálku!
Technická podpora: ajax@wakenhat.cz
