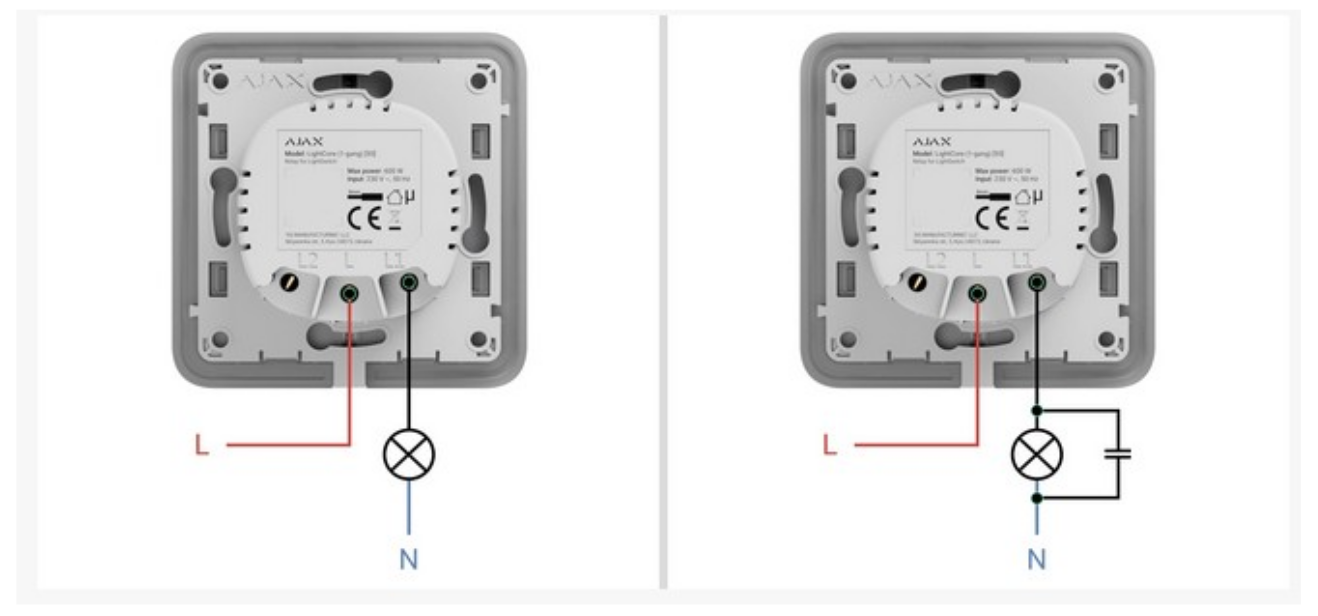

Zapojení jednotlačítkového Lightcore relé (1-gang)
a. Připojte kabel fáze napájení k relé LightCore (svorka L).
b. Připojte napájecí kabel osvětlovacího zařízení k relé LightCore (svorka L1).
c. Připojte přibalený kondenzátor paralelně k osvětlovacímu zařízení, pokud je jeho výkon menší
než 5 W.

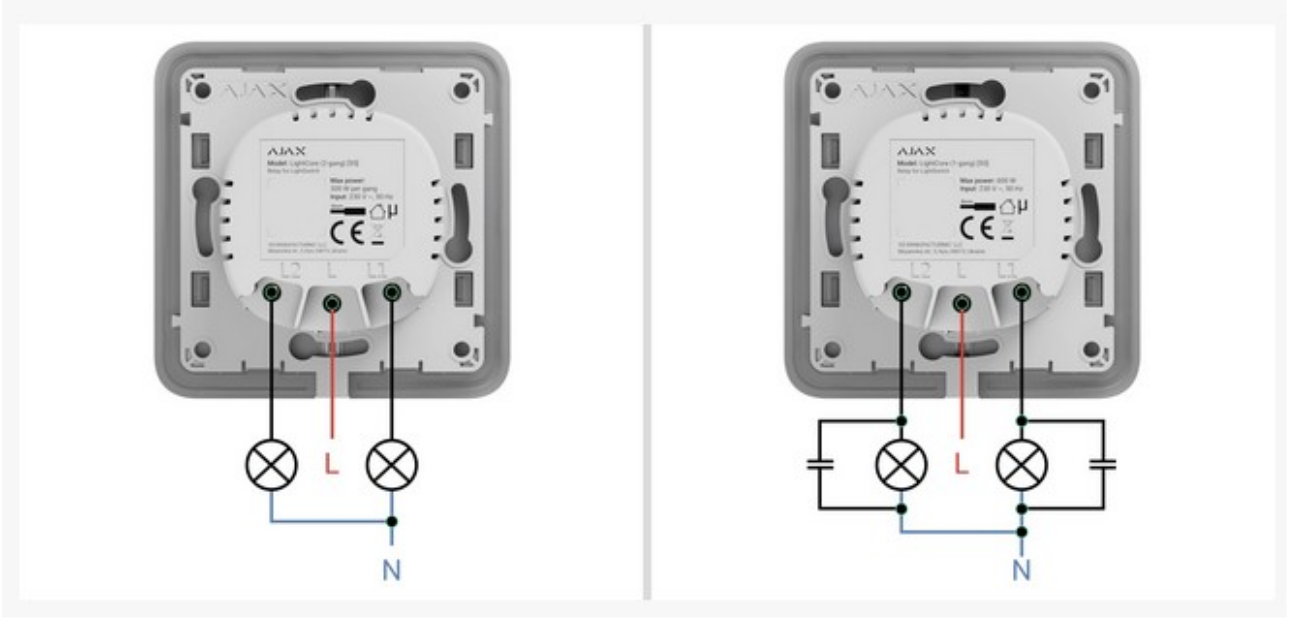

Zapojení dvoutlačítkového Lightcore relé (2-gang)
a. Připojte kabel fáze napájení k relé LightCore (svorka L).
b. Připojte napájecí kabel prvního osvětlovacího zařízení k relé LightCore (svorka L1).
c. Připojte napájecí kabel druhého osvětlovacího zařízení k relé LightCore (svorka L2).
d. Připojte přibalený kondenzátor paralelně k osvětlovacím zařízením, pokud je jejich výkon menší
než 5 W.
Zapojení obousměrného Lightcore relé (2-way)
a. Připojte kabel fáze napájení k prvnímu relé LightCore (svorka L).
b. Připojte kabel fáze napájení k druhému relé LightCore (svorka L).
c. Připojte první relé LightCore (svorka L1) k druhému relé LightCore (svorka L2).
d. Připojte první relé LightCore (svorka L2) k druhému relé LightCore (svorka L1).
e. Připojte přibalený kondenzátor paralelně k osvětlovacímu zařízení, pokud je jeho výkon menší
než 5 W.
