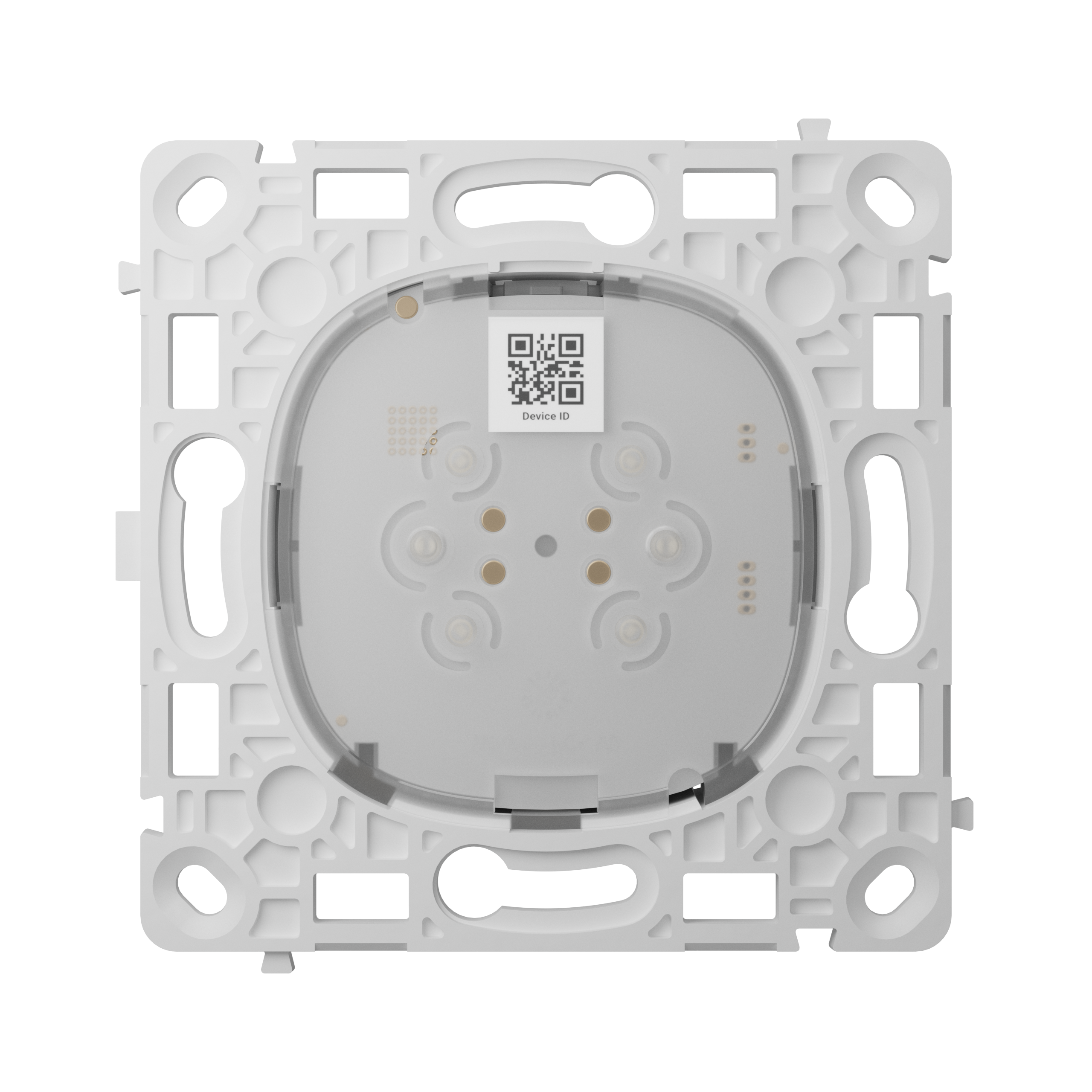

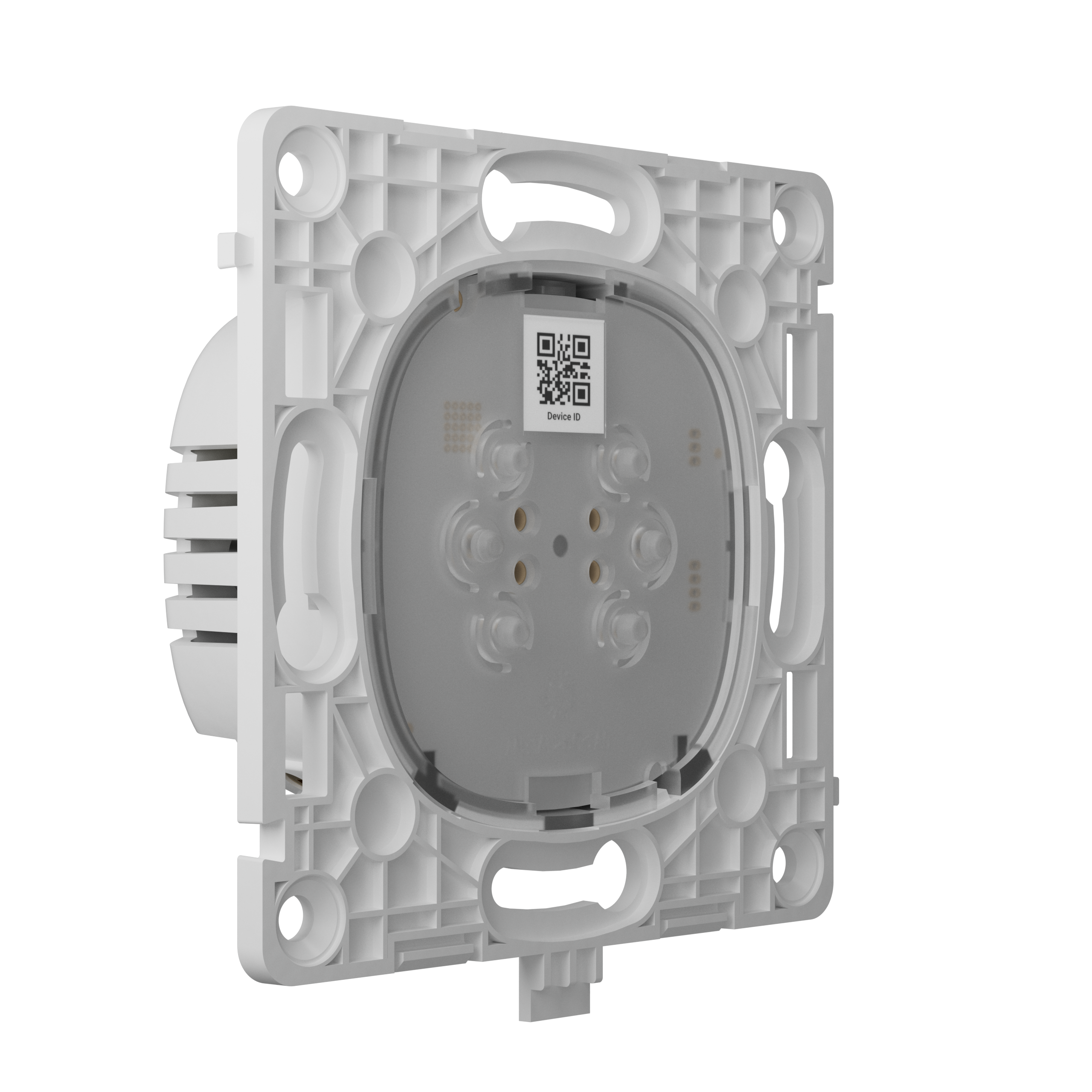

Ajax LightCore

Detailní popis produktu

Relátko pro smart vypínač světel Lightswitch

Relé může pracovat autonomně. Při připojení k centrální jednotce Ajax HUB získáte další výhody a možnosti.

Produktová řada zařízení nabízí relátka:

• 1–tlačítkové  — ovládání jednoho zařízení, např. 1 osvětlení
• 2–tlačítkové — ovládání dvou zařízení, např. dvě lampy
• 2-směrné — ovládání jednoho světelného zdroje několika vypínači, spínač řazení až 6 - schodišťový
• 2. směrné,dvoutlačítkové - ovládání světelných a jiných zařízení, spínač řazení až 6+6 - dvojitý schodišťový

Popis

Ajax LightSwitch Jeweller je chytrý dotykový nástěnný vypínač určený pro vnitřní instalaci. Může nahradit jakýkoli mechanický nebo dotykový vypínač - produktová řada obsahuje spínače řady 1, 5 (lustrový), 6 (schodišťový) a 7 (křížový).

Zařízení lze kombinovat instalací několika spínačů vedle sebe do jednoho rámečku (2 až 5 vypínačů).

Vlastnosti:

• Spínače řazení 1, 5 (lustrové) a 6 (schodišťové)
• Bezkontaktní ovládání pomocí velkého dotykového tlačítka
• Dostupné v 8 barevných provedeních
• Rámečky pro instalaci až 5 vypínačů vedle sebe
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Dálkové ovládání a konfigurace pomocí aplikací Ajax
• Přidání do systému pomocí QR kódu

 Komponenty

LightSwitch je dostupný ve 2 formátech – samostatný vypínač a kombinovaný vypínač.

Samostatný vypínač se skládá ze 2 základních částí: relé a dotykového tlačítka.

Kombinovaný vypínač se skládá ze 2, 3, 4 nebo 5 relé, dotykových tlačítek a rámečku s odpovídajícím počtem otvorů. Místo vypínače lze použít i inteligentní zásuvku Ajax

Všechny součásti se nakupují samostatně, takže instalační technici mohou nabídnout řešení, která splňují požadavky zákazníků – žádné přeplatky za díly navíc.

Výhody zařízení:

LightSwitch může nahradit jakýkoli mechanický nebo dotykový vypínač: produktová řada zahrnuje spínače řazení 1, 5 (lustrové) , 6 (schodišťové) a 7 (křížové).

LightSwitch se instaluje bez změny elektroinstalace objektu. Zařízení nevyžaduje nulový vodič – postačí fázový.

Všechny součásti se nakupují samostatně a nabízí širokou škálu možností.

Spínač pracuje ve dvou režimech: pulzní nebo bistabilní. LightSwitch může ovládat osvětlovací zařízení o výkonu 5 až 600 W. Pro žárovky s nízkým výkonem sada obsahuje kondenzátor, který se připojuje paralelně k osvětlovacímu zařízení.

• Pulzní a bistabilní provozní režim
• Není vyžadován nulový vodič
• Spínaný výkon od 5 do 600 W
• Kompatibilní s evropským standardem 55 mm

Skvělý uživatelský zážitek

LightSwitch má velké dotykové tlačítko, které se aktivuje, když se vaše dlaň přiblíží na 15 mm od tlačítka. Zařízení lze tak použít jako řešení pro veřejná místa: osvětlení můžete ovládat špinavýma mokrýma rukama nebo dokonce v rukavicích.

LightSwitch má podsvícení, díky kterému je vypínač viditelný i ve tmě. Zařízení je možné bez obav umístit i u postele – jeho jemné podsvícení nebude rušit. Podsvícení lze v případě potřeby zcela vypnout v aplikaci Ajax.

 V případě potřeby může LightSwitch ovládat i další zařízení. Například jedno z tlačítek může ovládat světlo a druhé ventilaci v místnosti.

popis relátek:

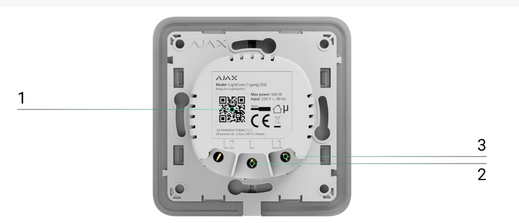

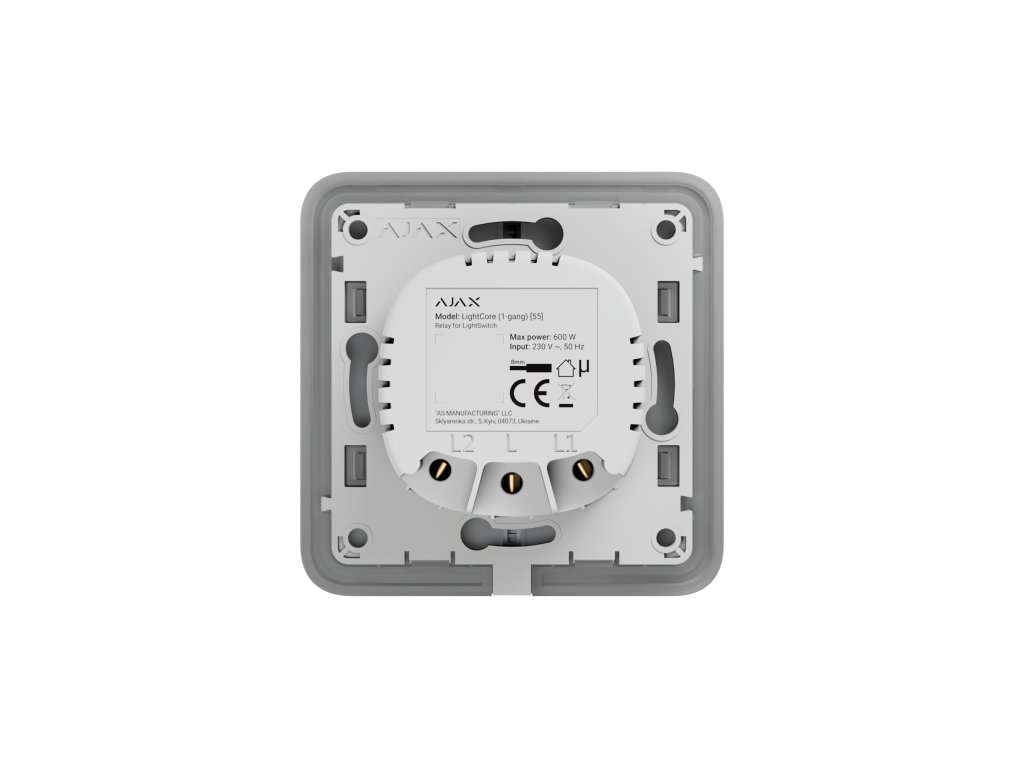

1-tlačítkové (1-gang)

• QR kód a ID zařízení (sériové číslo). Slouží k připojení switche k zabezpečovacímu systému Ajax.
• Svorka pro připojení napájecího fázového kabelu.
• Svorka pro připojení napájecího kabelu osvětlovacího zařízení nebo jiného spotřebiče.

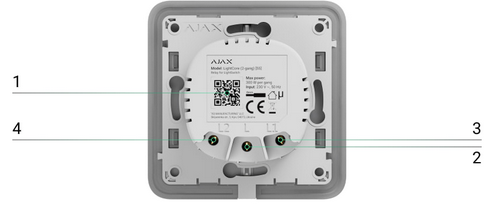

2-tlačítkové (2-gang)

• QR kód a ID zařízení (sériové číslo). Slouží k připojení switche k zabezpečovacímu systému Ajax.
• Svorka pro připojení napájecího fázového kabelu.
• Svorka pro připojení napájecího kabelu prvního osvětlovacího zařízení nebo jiného spotřebiče.
• Svorka pro připojení napájecího kabelu druhého osvětlovacího zařízení nebo jiného spotřebiče.

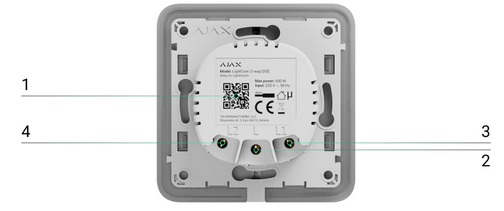

Obousměrné (2-way)

1. QR kód a ID zařízení (sériové číslo). Slouží k připojení switche k zabezpečovacímu systému Ajax.
2. Svorka pro připojení napájecího fázového kabelu.
3. Svorka pro připojení napájecího kabelu prvního osvětlovacího zařízení nebo jiného spotřebiče.
4. Svorka pro připojení napájecího kabelu druhého osvětlovacího zařízení nebo jiného spotřebiče.

 Výkon zařízení ovládaný vypínačem od 5 do 600 W

Snadné ovládání a automatizace

LightSwitch vám umožňuje ovládat světlo na dálku prostřednictvím aplikací Ajax: přímo z pohovky nebo dokonce ze zahraničí.

Vyvinuli jsme scénáře pro automatizaci rutinních akcí. Světlo lze nastavit tak, aby se rozsvítilo při poplachu, dle časového plánu, po deaktivaci zabezpečovacího systému či po uplynutí nastavené doby (pulzní režim).

Instalační technici mohou také konfigurovat akce automatizačních zařízení stisknutím tlačítka LightSwitch. Například pro zatemnění v místnosti relé aktivuje zatažení rolet.

Podporované typy automatizačních scénářů:

• Při poplachu
• Při změně stavu systému
• Dle časového plánu
• Po stisknutí dotykového tlačítka

Komunikační technologie Jeweller

Jeweler je rádiový protokol, který zajišťuje rychlou a spolehlivou obousměrnou komunikaci mezi hubem a připojenými zařízeními. Protokol poskytuje bezdrátový rádiový komunikační dosah až na vzdálenost 1 100 m, což umožňuje instalovat vypínače nejen v bytech a domech, ale i ve velkých otevřených prostorech nebo skladech.

Jeweller přenáší všechny potřebné informace a poskytuje okamžitou kontrolu nad libovolným počtem zařízení LightSwitch v systému. Díky Jeweller mohou uživatelé vždy ovládat osvětlení a vidět aktuální stav spínačů v aplikacích Ajax.

Rychlé spárování a instalace

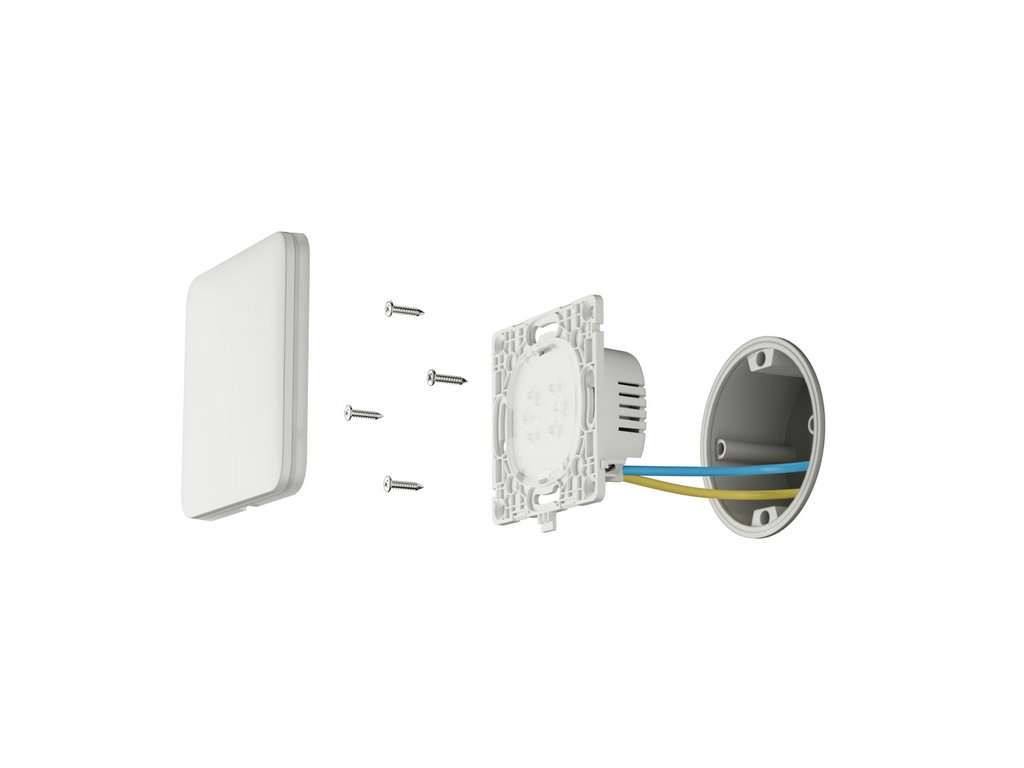

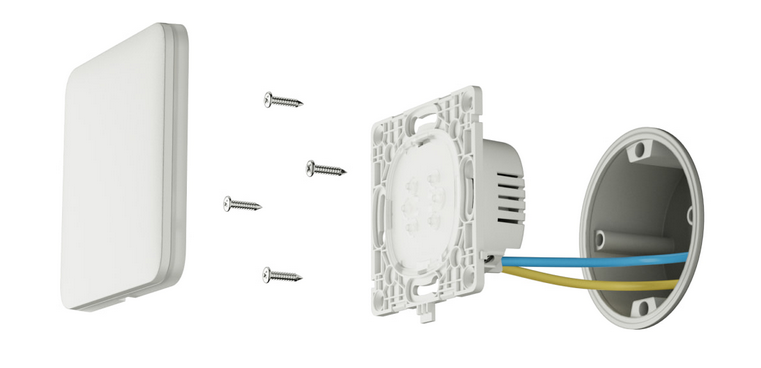

Vše, co instalační technik potřebuje k instalaci LightSwitch, jsou dva šroubováky.

Zařízení se připojí k bezpečnostnímu systému Ajax za méně než jednu minutu. Jednoduše musíte jen otevřít aplikaci Ajax, naskenovat QR kód a přidat zařízení do skupiny místnosti a zabezpečení.

Technická specifikace Ajax LightCore

Napájení:

Napájecí napětí: 230V AC / 50 Hz
Maximální spínaný výkon:
      600 W pro spínače řazení 1, 6 a 7
      300 W pro spínače řazení 5
Proudová ochrana: Nad 2\.6 A (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Teplotní ochrana: Nad 60 °C (Pokud je ochrana aktivována, LightSwitch vypne odpojí napájení a odešle notifikaci do aplikací Ajax).
Připojení: Fázový vodič (nulový vodič není vyžadován)

Instalace

Rozsah provozní teploty: Od -10 °C do +40 °C
Provozní vlhkost: Až do 75%
Stupeň krytí: IP20
Rozměry: 76.3 × 72.3 × 29.2 mm ( (horizontální instalace)
Rozměry: 72.3 × 76.3 × 29.2 mm ( (vertikální instalace)
Váha: 46 g

Obsah balení:

Ajax LightCore 2-way - relé
Manuál
