HOMEMATIC IP - Akční člen podlahového vytápění - 10 kanálů, 230 V - HmIP-FAL230-C10
Kód: 2081Detailní popis produktu
Akční člen podlahového vytápění HmIP-FAL230-C10 - 10 kanálů, 230V
Homematic IP představuje naprostou revoluci v oblasti Smart Home, přináší vám bezkompromisní německou kvalitu, komplexní řešení a širokou modularitu s rozsáhlým portfoliem zařízení.
Akční člen pro ovládání vodních podlahových systémů pro vytápění, s možností autonomního provozu a podporou přepínání mezi režimem vytápění a chlazení, je součástí systému chytré domácnosti Homematic IP.
Programovatelný Akční člen podlahového vytápění (HmIP-FAL230-C10) nahrazuje běžné dvoustavové akční členy, automatizuje procesy regulace vytápění a šetří náklady na energie.
Použití

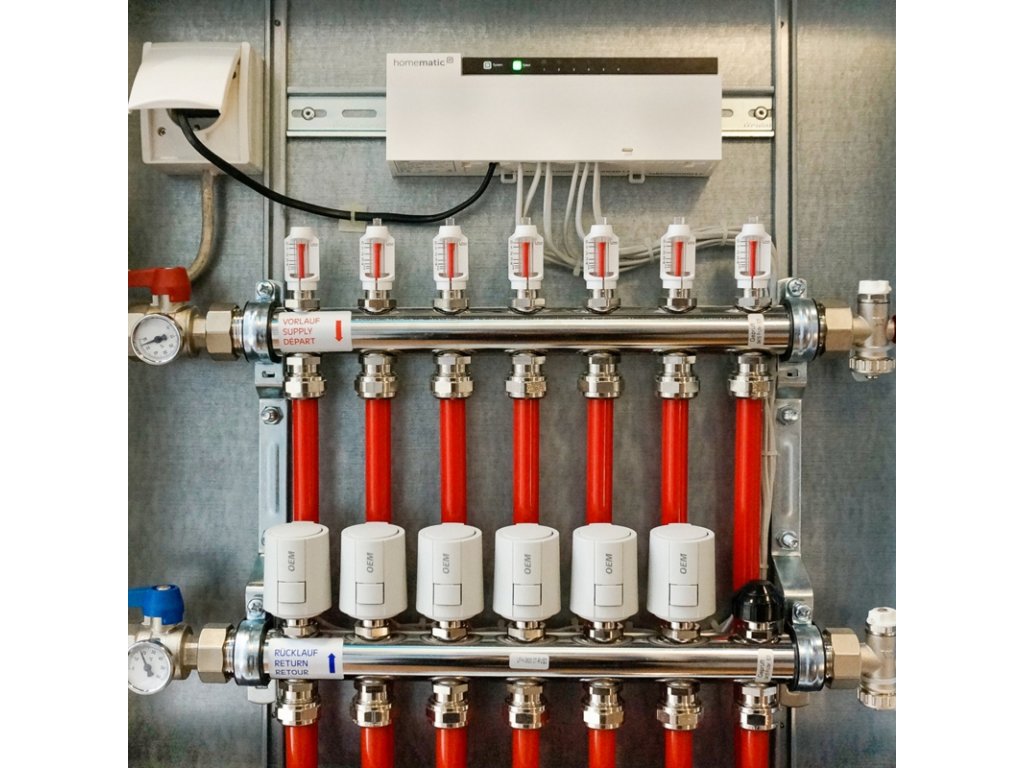

Akční člen ovládá přísun teplé/studené vody do oběhu podlahového systému topení na základě nastavené teploty v jednotlivých místnostech. Využívá k tomu rozhraní pro až 10 zón k připojení 230V pohonů ventilů. Každá druhá zóna umožní připojit až 2 okruhy, dohromady je k dispozici až 15 okruhů respektive 14 se zapojením tepelného nebo oběhového 230V čerpadla.
Řešení je vhodné i pro starší instalace vodních podlahových systémů, neboť díky bezdrátové komunikaci není zapotřebí pokládat další kabelové rozvody a dokonce nepotřebujete ani internetové připojení, protože pro autonomní provoz Vám postačí nástěnný termostat Homematic IP s funkcí přímého spárování, se kterým nastavíte vše potřebné. Navíc jedním termostatem můžete ovládat více akčních členů v rámci celé instalace. Stavové LED diody akčního členu poskytnou informace o stavu ventilu a funkčnosti celého systému.
S časovým profilem a jedním ze dvou ústředních zařízení pro řízení topného systému (HmIP-WHS2 a HmIP-MIOB) se může ohřev vody spouštět třeba jen ráno a večer. Tak bude teplá voda k dispozici jen tehdy, když ji potřebujete a tak snížíte náklady na provoz kotle nebo bojleru v době, kdy ohřev není zapotřebí.
Akční člen (HmIP-FAL230-C10) lze aplikovat na jakákoliv místa s již připraveným připojením k elektrické síti a tak zajistit takřka bezúdržbový provoz.
Funkce
Akční člen podlahového vytápění (HmIP-FAL230-C10) přebírá roli výkonného prvku v topném systému, který umožňuje připojit až 15 pohonů ventilů. Připojené okruhy vodního podlahového vytápění lze ovládat a nastavovat buď autonomně (bez Centrální jednotky) nástěnnými termostaty (HmIP-WTH-B, HmIP-BWTH, HmIP-BWTH24) nebo za pomocí aplikace Homematic IP v kombinaci s Centrální jednotkou (HmIP-HAP). Chytré spínání topného systému, fungujícím na bázi poptávaného tepla, lze snadno obohatit o Termostatické hlavice (HmIP-eTRV-x) Homematic IP a tím efektivně regulovat přísun dodávaného tepla i v kombinovaných instalacích.
Pokročilý řídící algoritmus zajistí konstantní tok teplé vody i přes rozdílnou skladbu konstrukce podlahy a efektivně využije topnou soustavu i přes nízkou poptávku tepla. Připojením Multi IO Boxu (HmIP-MIOB) navíc získáte možnost ovládat i spínání kotle nebo bojleru a přepínat mezi provozními režimy vytápění a chlazení u zařízení, které touto funkcí disponují.
S funkcí optimálního startu/zastavení již nebudete muset řešit, kdy a jak moc máte přitopit, o to se postará systém Homematic IP a jeho akční členy pro ovládání a řízení vytápění.
Ventily se pomocí adaptivní regulace (proporcionálně-integrální regulace) periodicky otevírají a zavírají (cyklus PWM), aby se dosáhla či udržela požadovaná teplota.
Odjeli jste na dovolenou a zapomněli jste stáhnout teplotu na termostatu? Nevadí. Se systémem Homematic IP máte termostat k vašemu topnému systému vždy při sobě. S režimy Dovolená, Eko a Párty nastavíte během okamžiku požadovanou teplotu ve všech zvolených místnostech najednou.
Systémový provoz
Propojení Akčního členu podlahového vytápění (HmIP-FAL230-C10) s Centrální jednotkou (HmIP-HAP) nabízí pohodlné nastavení a ovládání komplexního systému chytré domácnosti Homematic IP pomocí intuitivní aplikace (pro Android a iOS v CZ) určené pro chytré telefony. Mobilní aplikace Homematic IP umožňuje okamžitou reakci na zprávy a upozornění ze systému vaší chytré domácnosti a spojuje všechna zařízení Homematic IP prostřednictvím bezplatného, neomezeného cloudu, ten umožňuje nastavení a řízení systému odkudkoliv na světě, přenos důležitých informací a aktualizaci softwaru a firmwaru zařízení, předává konfigurační a provozní příkazy z aplikace Homematic IP směrem k jednotlivým zařízením chytré domácnosti.
Unikátní řešení
Při vytváření profilů a scénářů můžete zohlednit všechny vaše potřeby z hlediska požadavků na automatizaci, vytápění, a celou řadu dalších kritérií v závislosti na vašich prioritách.
Hlasové ovládání
Systém chytré domácnosti Homematic IP, jehož jsou akční členy součástí, podporuje hlasové ovládání a komunikaci s Google Assistant a Amazon Alexa. Pro bezpečnou, stabilní a spolehlivou komunikaci disponuje systém mezi jednotlivými zařízeními vlastní unikátní rádiovou technologií.
Montáž

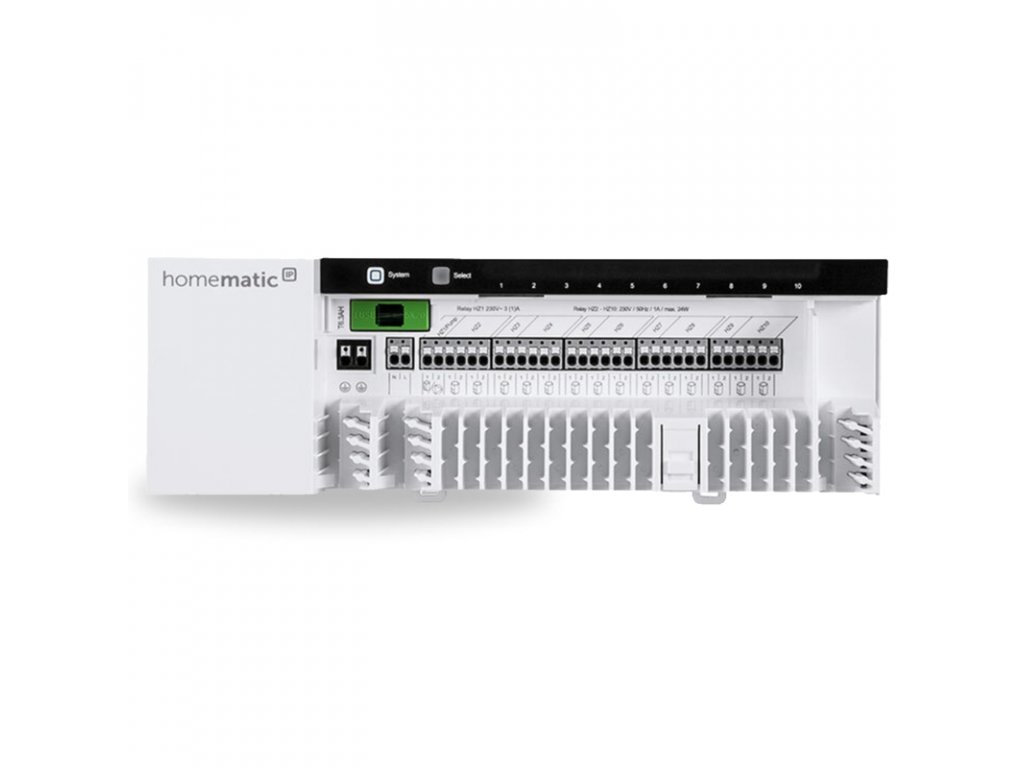

Akční člen podlahového vytápění (HmIP-FAL230-C10) je určený pro povrchovou montáž nebo montáž na DIN lištu s připojením do sítě 230 V. Bezdrátová komunikace nabízí možnost instalace bez potřeby druhotné kabeláže. To znamená, že akční člen lze umístit v místě připraveného nebo stávajícího elektrického rozvodu.
Pro usnadnění prvotní instalace je Akční člen podlahového vytápění (HmIP-FAL230-C10) z výroby přednastaven na nejčastější a nejběžnější konfiguraci, kterou si tak můžete snadno a rychle přizpůsobit vlastnímu systému.
Pokročilá predikce vytápění, unikátní algoritmus řízení a časové programy sníží náklady na vytápění a zajistí optimální preferovanou teplotu bez zbytečného plýtvání energiemi.
Funkce:
- Ovládání vytápěných zón vodního podlahového vytápění vzdáleně termostatem nebo aplikací Homematic IP
- Připojení 230V pohonů ventilů a čerpadla pro regulaci a nastavení teploty po jednotlivých místnostech
- 10 topných zón - každá 2. zóna pro 2 okruhy, celkem 15 okruhů (zapojení buď 15 pohonů ventilů nebo 14 + 1 čerpadlo)
- Podpora autonomního provozu v kombinaci s dalšími bezdrátovými prvky (nástěnné termostaty, Multi IO Box, další akční členy podlahového vytápění)
- S připojením Multi IO Boxu (HmIP-MIOB) i výběr mezi režimy vytápění a chlazení
- Pohotovostní režim pro případ výpadku komunikace s termostatem
- Ochrana systému proti mrazu, ventilu proti zatuhnutí a čerpadla při delší nečinnosti

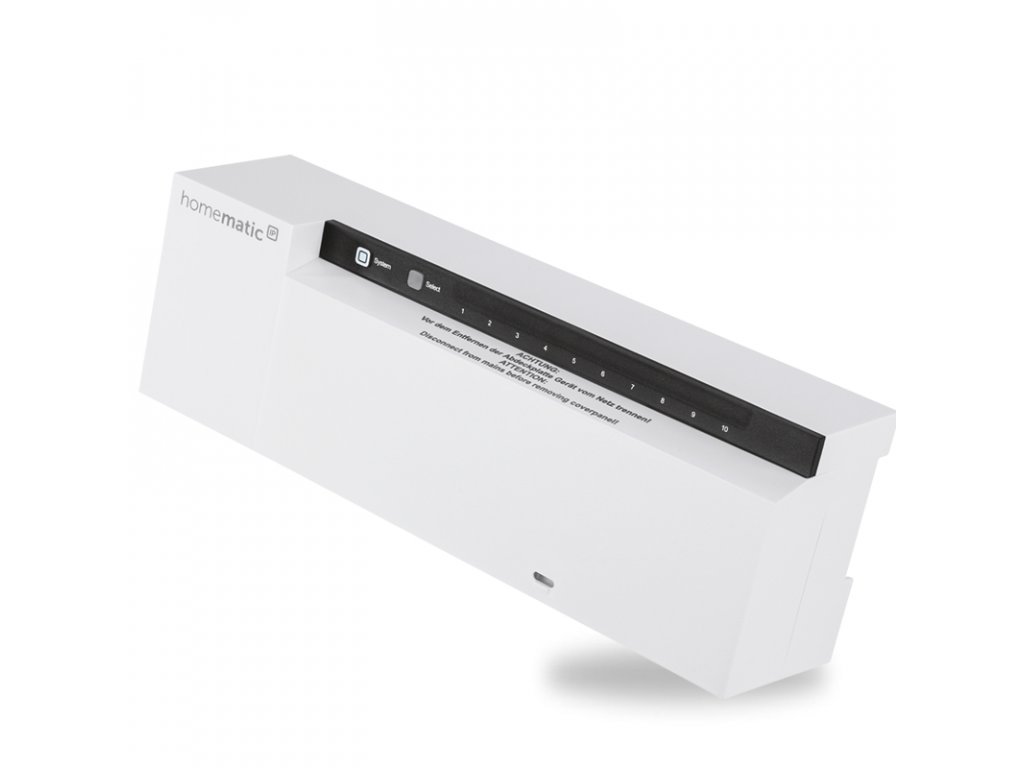

- Stavové indikační LED diody pro každý okruh
- Možnost dočasně zapnout/vypnout jednotlivé okruhy za účelem testování
- Automatizované řízení pokojové teploty s okamžitou úsporou a snížením výdajů na energie až o 30 %
- Připojené pohony ventilů jsou ovládány PI kontrolérem s PWM výstupem pro zajištění stabilní teploty ve všech místnostech
- Až 3 nastavitelné časové teplotní profily (zvlášť pro topení i pro chlazení), 6 fází ohřevu a chlazení a celkem 13 změn (stavů) za den
- Bezdrátová komunikace přes šifrovaný protokol
- Podpora hlasového ovládání (Amazon Alexa, Google Assistant)
- Podpora Google Home a Home Connect Plus
Obsah balení:
- 1x Akční člen podlahového vytápění - 10 kanálů, 230V
- montážní materiál
- český návod
Parametry:
Řada: Homematic IP
Autonomní: ano (ve spojení s nástěnným termostatem HmIP-WTH-B, HmIP-BWTH a HmIP-BWTH24, pro chytré funkce vyžaduje Centrální jednotku HmIP-HAP)
Napájecí zdroj: 230V/50Hz
Proudový odběr: 6,3A max.
Max. spínací zatížení kanál 1: 1380W, max. 6A
Max. spínací zatížení kanál 2-10: 253W (celkem), max. 1A/kanál
Max. počet výtápěných zón: 10 (15 okruhů nebo 14 + 1 čerpadlo)
Stupeň krytí: IP20
Provozní teplota: 0 až 50 °C
Rozměry (Š x V x H): 225 x 75 x 52 mm
Rozměry balení: 184 x 281 x 97 mm
Hmotnost: 566g
Hmotnost včetně obalu: 985g
Pracovní frekvence: 868,0 - 868,6 MHz, 869,4 - 869,65 MHz
Bezdrátový dosah (v otevřeném prostoru): 270m
Doplňkové parametry
Kategorie: | Vytápění a ovládání klimatizace PRO |
---|---|
Záruka: | 2 roky |
